Description
Avec une configuration rapide et facile et un fonctionnement intuitif, les amplificateurs de puissance compacts de la série MA et PA permettent de donner vie à votre espace commercial plus facile à donner vie à votre espace commercial. Les MA2030A et PA2030A sont des solutions audio idéales pour les magasins de détail, les restaurants, les salles de classe ou les installations publiques comme les hôpitaux. Les MA2120 et PA2120 répondent aux exigences d'un large éventail d'applications nécessitant une puissance plus élevée ainsi que des fonctionnalités DSP et un contrôle de zone plus flexibles. Tous les modèles combinent une conception accessible et discrète avec des performances efficaces et flexibles. Les MA2030A et MA2120 offrent une capacité de mélange avec le contrôle EQ (Bass / Treble) source, ainsi que certaines des mêmes technologies DSP de pointe qui sont des caractéristiques acclamées de l'équipement audio Yamaha professionnel. Qu'il s'agisse de fournir de la musique de fond pour un café ou un restaurant ou d'alimenter une salle de conférence ou une autre application nécessitant une entrée de microphone, les amplificateurs de la série MA / PA sont des outils simples mais puissants qui peuvent aider à établir un environnement sonore commercial idéal.
- Interface simple et conviviale
- Entrées stéréo et microphone (série MA)
- Fonctions DSP optimisées pour la musique de fond (série MA)
- commutable pour les systèmes de haut-parleur impédance bas (3/4/8 Ω) et élevés (70/100 V)
- EQ source stéréo avec fonction d'amplificateur (série MA)
- EQ pour des performances optimales avec les haut-parleurs de la série Yamaha VXC / VXS intégrés
- Extension facile de la zone de service avec les amplificateurs de la série PA (PA2030A exclu)
- Les panneaux de commande DCP facultatifs permettent une commande de volume à distance pratique, une commutation de microphone sur / désactivée et une activation de carillon (PA2030A exclue)
- Contrôle et fiabilité de la qualité de Yamaha de premier plan de l'industrie
- Conception compacte et économique *
* Tous les modèles sont des conceptions naturellement refroidies qui nécessitent un espace environnant suffisant pour le flux d'air.
- Configuration facile et une interface conviviale pour un fonctionnement sans effort
- Prise en charge des systèmes d'enceintes LO-Z (30W @ 3Ω / 4Ω / 8Ω) et Hi-Z (60W X1CH, 70V / 100V)
- 1 entrées de ligne stéréo / 2mono
- Haut-parleur intégré Eq Optimum pour le haut-parleur de la série Yamaha VXC / VXS
- HPF / LPF intégré
- La fonction de protection intelligente garantit une opération sûre et fiable
- Certifié les produits Eco Yamaha
- Taille de rack 1u économique (* Un espace suffisant doit être fourni au-dessus et en dessous de l'unité pour le flux d'air et le refroidissement.)
|
|
|
||||
|---|---|---|---|---|---|
| Spécifications générales | |||||
| Puissance de sortie | 1 kHz (THD + n = 1%: 3Ω) | 30W x 2 (rafale de 20 ms) | 30W x 2 (rafale de 20 ms) | ||
| 1 kHz (THD + n = 1%: 4Ω) | 30W x 2 (rafale de 20 ms) | 30W x 2 (rafale de 20 ms) | |||
| 1 kHz (THD + n = 1%: 8Ω) | 30W x 2 (rafale de 20 ms) | 30W x 2 (rafale de 20 ms) | |||
| Impédance élevée: ligne 100V | 60W x 1 | 60W x 1 | |||
| Impédance élevée: ligne 70 V | 60W x 1 | 60W x 1 | |||
| Distorsion harmonique totale | ≤ 0,1% (stéréo en haut-parleur ou 1 kHz, demi-puissance, 3Ω / 4Ω / 8Ω), ≤ 0,2% (stéréo en haut-parleur ou 1 kHz, demi-puissance, 70 V / 100V) | ≤ 0,1% (ligne dans le haut-parleur ou 1 kHz, demi-puissance, 3Ω / 4Ω / 8Ω), ≤ 0,2% (ligne dans le haut-parleur ou 1 kHz, demi-puissance, 70 V / 100V) | |||
| Réponse en fréquence | 0 dB, -2,5 dB, + 1,0 dB (stéréo en ligne, 20 Hz à 20 kHz), 0 dB, -3,0 dB, + 1,0 dB (stéréo en haut-parleur, 50 Hz à 20 kHz, 1W, 3Ω / 4Ω / 8Ω), 0 dB, -3.0 dB, + 1,0 dB (stéréo en haut-parleur, 90 Hz à 20 kHz, 1W, 70V / 100V) | 0 dB, -3.0 dB, + 1,0 dB (ligne dans le haut-parleur, 50 Hz à 20 kHz, 1W, 3Ω / 4Ω / 8Ω), 0 dB, -3.0 dB, + 1,0 dB (ligne en haut-parleur, 90Hz à 20 kHz, 1w , 70 V / 100V) | |||
| Diaphonie | ≤ -70 dB (stéréo dans d'autres stéréo dans) | - | |||
| Connecteurs d'E / S | Entrée micro / ligne | - | - | ||
| Entrée de ligne | - | - | |||

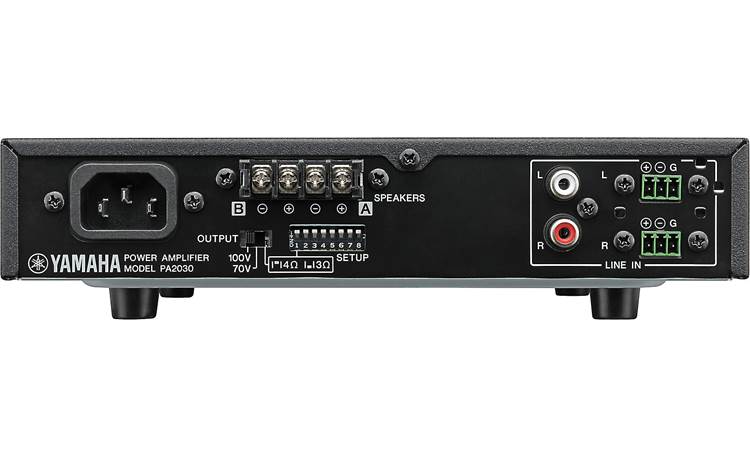

| Sortie du haut-parleur | Barrière Strip x 2 paires | Barrière Strip x 2 paires | |||
| Se retirer | Pin stéréo RCA (déséquilibré) | - | |||
| Ports de contrôle | RJ-45 (pour DCP1V4S) | - | |||
| Entrée micro | Micro en 1: xlr Jack combo (équilibré), micro en 2: 3,5 mm eurobloc (3 broches, équilibré) | - | |||
| Entrée stéréo | St en 1: Mini téléphone stéréo (3,5 mm, déséquilibré), St en 2 / St en 3: Pin stéréo RCA (déséquilibré) | Ligne dans: Pin stéréo RCA (déséquilibré), 3,5 mm eurobloc (3 broches, équilibré) x 2 | |||
| Niveau d'entrée | Entrée micro: -76 DBU (sensibilité), -66 DBU (nominal), -22 DBU (max avant le clip) / entrée de ligne: -10dbv (sensibilité), -10dbv (nominal), + 10dbv (max avant le clip) | Entrée de ligne (déséquilibrée): -10dbv (sensibilité), -10dbv (nominal), + 10dbv (max avant clip) / entrée de ligne (équilibré): + 4DBU (sensibilité), + 4DBU (nominal), + 24dbu (max avant Clip avant Clip avant ) | |||
| Niveau de sortie | -10 dbv (ligne out, nominal) | - | |||
| Processeurs | EQ en haut-parleur (VXS: gamme complète, VXC), HPF (150Hz) | EQ en haut-parleur (VXS: gamme complète, VXC, VXS10S / ST), HPF (150Hz), LPF (150Hz, 200Hz) | |||
| Circuit de protection | Protection contre les charges | Interrupteur d'alimentation ON / OFF: MUTE La sortie *, Protection de tension de sortie: Comprimez la sortie *, DC-Fault: Ferme d'alimentation (* Restauré automatiquement) | Interrupteur d'alimentation ON / OFF: MUTE La sortie *, Protection de tension de sortie: Comprimez la sortie *, DC-Fault: Ferme d'alimentation (* Restauré automatiquement) | ||
| Protection contre l'amplificateur | Thermal: Limitez la sortie * → Mute * → Arrêt, sur le courant: Mute la sortie *, Limite de puissance intégrée: Comprimez la sortie * (* restaurée automatiquement) | Thermal: Limitez la sortie * → Mute * → Arrêt, sur le courant: Mute la sortie *, Limite de puissance intégrée: Comprimez la sortie * (* restaurée automatiquement) | |||
| Protection de l'alimentation | Thermal: arrêt d'alimentation, sur tension: arrêt d'alimentation, sur le courant: arrêt d'alimentation | Thermal: arrêt d'alimentation, sur tension: arrêt d'alimentation, sur le courant: arrêt d'alimentation | |||
| Classe d'amplificateur | Classe D | Classe D | |||
| Refroidissement | Refroidissement conventionnel, bas vers le flux d'air vers le haut | Refroidissement conventionnel, bas vers le flux d'air vers le haut | |||
| Exigences d'électricité | 100 V, 120V, 230V-240V; 50Hz / 60Hz | 100 V, 120V, 230V-240V; 50Hz / 60Hz | |||
| Consommation d'énergie | 30W (1 / 8max. Power, 3Ω, AC 100V, bruit rose sur tous les canaux) | 30W (1 / 8max. Power, 3Ω, AC 100V, bruit rose sur tous les canaux) | |||
| Dimensions | W | 215 mm (8,5 ”) * 1 | 215 mm (8,5 ”) * 1 | ||
| H | 54 mm (2,1 ”) * 1 | 54 mm (2,1 ”) * 1 | |||
| D | 288 mm (11,4 ”) * 1 | 288 mm (11,4 ”) * 1 | |||
| Poids net | 1,8 kg (4,0 lb) | 1,8 kg (4,0 lb) | |||
| Accessoires | Câble d'alimentation AC, bougie eurobloc 3,5 mm (3 broches) x 1, manuel du propriétaire, feuille de spécification | Câble d'alimentation AC, bougie Euroblock 3,5 mm (3 broches) x 2, Manuel du propriétaire, feuille de spécification | |||
| Options | RKH1 (accessoire de montage en rack), DCP1V4 (Panneau de configuration numérique) | RKH1 (accessoire de montage en rack) | |||
| Certificat | - | - | |||
| Autres | Température de fonctionnement: 0 ° C à + 40 ° C, température de stockage: -20 ° C à + 60 ° C, montable à rack lors de la ventilation suffisante au-dessus et en dessous de l'unité | Température de fonctionnement: 0 ° C à + 40 ° C, température de stockage: -20 ° C à + 60 ° C, montable à rack lors de la ventilation suffisante au-dessus et en dessous de l'unité | |||
- * 1: MA2120 et PA2120: incl. Boutons, pieds en caoutchouc et oreilles de montage de rack / MA2030A et PA2030A: incl. boutons et pieds en caoutchouc
