Description

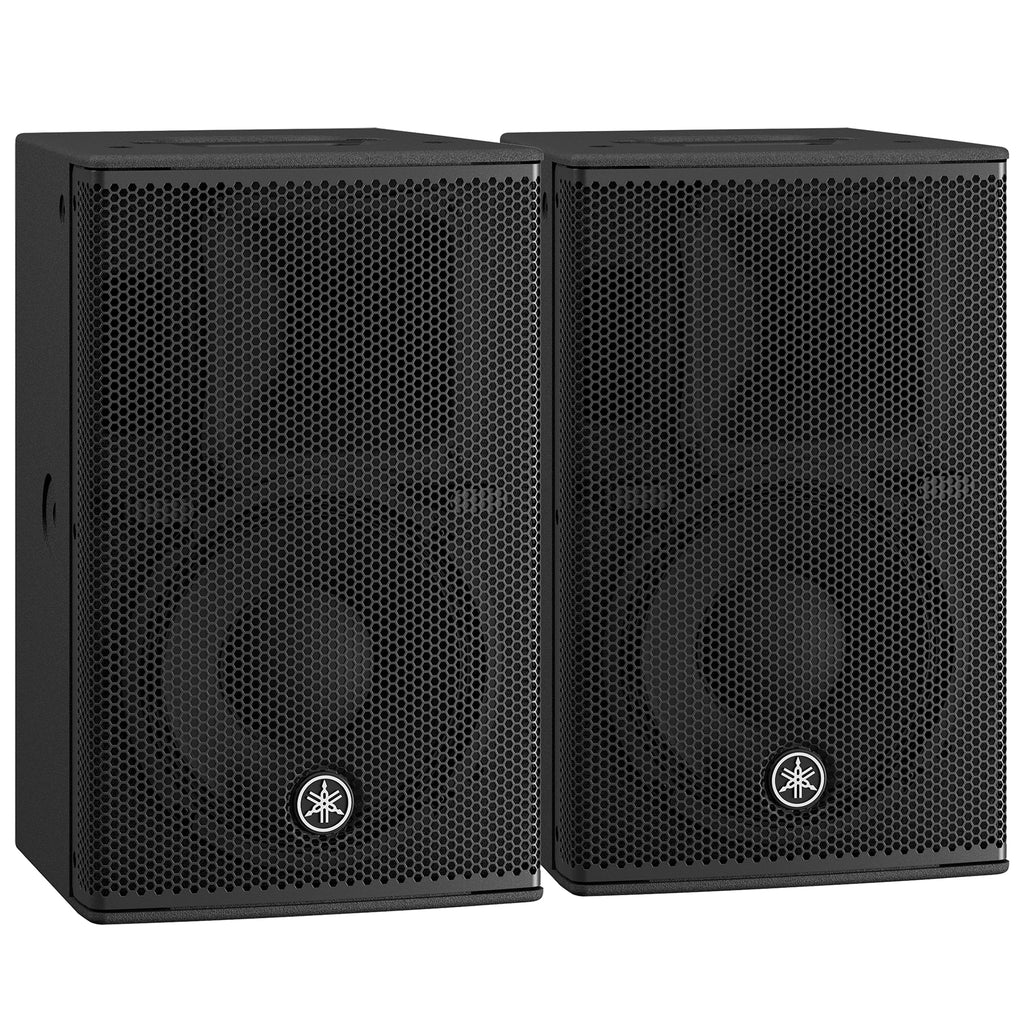

DHR10 Haut-parleur alimenté
Le DHR10 est un haut-parleur alimenté à 2 voies à deux voies, équipé d'un woofer de 10 pouces et d'un pilote HF de 1,4 pouce, et parfait pour une utilisation dans des installations fixes. En combinant un module d'amplificateur 700W et un DSP haute performance avec la même construction en contreplaqué de haut niveau que l'on trouve sur la série DZR haut de gamme de Yamaha, le DHR10 offre la meilleure qualité sonore et durabilité.
- Avec une armoire en contreplaqué qui offre un son clair avec un minimum de vibration
- Enceinte en contreplaqué avec un revêtement polyuré pour une surface robuste et résistante aux rayures
- Apparence compacte grâce à un pilote LF de 10 pouces qui offre une excellente réponse basse fréquence
- Peut être installé dans une configuration horizontale ou verticale avec un klaxon rotatif HF offrant la flexibilité nécessaire à l'installation dans une large gamme d'environnements
- U-Bracket UB-DXRDHR10 en option permet une utilisation verticale ou horizontale
- Une prise à poteau à utiliser sur un stand
- Points de gréement pour une utilisation avec des boulons pour les yeux
- Digne propitiatif FIR-X ™, fournit un filtrage FIR et un égaliseur correctif, minimisant la distorsion de phase
Performance. Optimisé.
La série DHR offre une solution idéale pour toute personne prête à intensifier son jeu de renforcement sonore à un nouveau niveau de qualité professionnelle, de précision et de performance. Les armoires en contreplaqué premium terminées dans un revêtement polyuré dur offrent une durabilité non trouvée sur d'autres haut-parleurs de cette classe.
Chaque modèle de la série a été optimisé pour répondre aux exigences d'une variété d'applications de renforcement sonore, avec un modèle de 10 pouces pour l'installation et les services publics fixes, un modèle de 12 pouces conçu pour une utilisation comme moniteur de plancher et une version de 15 pouces pour les applications FOH, pour fournir des transducteurs personnalisés pilotés. Le haut-parleur idéal pour une grande variété d'environnements sonores.
Conceptions d'armoires optimisées pour une gamme d'environnements audio
La série DHR propose une gamme complète optimisée pour répondre aux demandes d'applications spécifiques. Le modèle de 10 pouces est équipé d'une corne HF rotative et d'une branche UB-DxRDHR10 dédiée à utiliser dans les installations et l'utilité fixes, tandis que le modèle 12 ”est le premier haut-parleur Yamaha à présenter un pilote de compression coaxiale pour une clarté améliorée et une réponse de fréquence plus lisse pour la surveillance du sol. La série est complétée par un modèle de 15 pouces avec des prises de poteau à double angle et des points de gréement à utiliser dans des installations fixes ou comme haut-parleurs principaux temporaires pour le renforcement sonore.
DHR10: corne HF rotative et U-Bracket en option (UB-DXRDHR10)
Transducteurs sur mesure
Les woofers de puissance à forte puissance fournissent des basses bien définies et puissantes avec une distorsion minimale, tandis que le pilote de compression de précision de 1,4 ”* produit des fréquences de milieu de gamme et de hautes personnes précises.
Transducteur LF & HF (DHR15, DHR10)
Une armoire robuste et très portable
La série DHR présente des enclos en contreplaqué comme nos haut-parleurs DZR acclamés pour offrir une durabilité exceptionnelle et des performances acoustiques.
Traitement DSP ultra-précis pour le son haute définition
Tous les modèles à gamme complets disposent de FIR-X Tuning ™ propriétaire de Yamaha en utilisant des filtres FIR * à phase linéaire pour le réseau croisé. FIR-X Tuning ™ optimise simultanément la fréquence et la réponse de phase tout en ajustant l'alignement de temps entre les transducteurs HF et LF. Cela crée une réponse très fluide autour du point de croisement, offrant une bien meilleure clarté et imagerie que ce qui est possible avec les multisegments typiques.
Tous les signaux sont traités avec précision par un processeur haute performance pour la qualité sonore haute définition. Tous les modèles complètes utilisent des convertisseurs et D / A discrets de haute précision avec un rapport S / N supérieur et une plage dynamique.
* Réponse impulsionnelle finie
Contrôle dynamique intelligent pour une clarté cohérente à tout niveau de sortie
D-Contour est un compresseur multi-bandes intelligent qui vous donne un son puissant et cohérent à tous les niveaux de sortie. En surveillant constamment la sortie de plusieurs bandes de fréquences et en calculant les ajustements d'égal optimaux pour chacun, même la sortie sonore maximale maintient une clarté et une musicalité exceptionnelles. Avec la série DHR, D-Contour fournit un réglage plus détaillé de votre son avec deux paramètres différents: mode FOH / principal ou mode Monitor. Le mode FOH / principal augmente la basse fréquence pour compenser le bas de gamme qui est généralement manquant lorsque les haut-parleurs sont utilisés dans des applications en suspension ou montées sur un support de haut-parleur. Le mode Monitor est complètement optimisé pour l'application du moniteur en apprivoisant intelligemment à la basse fréquence, en lissant une large gamme de bandes de fréquence pour vous donner une clarté étonnante pour surveiller votre son. Ces deux préréglages ont été perfectionnés en effectuant d'innombrables tests d'écoute avec des ingénieurs sonores qualifiés, vous offrant un compresseur multi-bandes qui fonctionne dynamiquement, offrant un son cohérent avec une faible distorsion à n'importe quel niveau de sortie.
Fonctions de protection DSP étendues pour une sortie maximale
Dans un système typique comprenant des haut-parleurs passifs, des amplis d'alimentation et des processeurs de signal, essayer de définir des paramètres optimaux pour chaque composant peut être une tâche intimidante. L'un des avantages des haut-parleurs actifs est que la combinaison des transducteurs et des amplis peut être parfaitement optimisée. Au cours du développement de la série DZR, DXR MKII, DHR, DBR et DXS, nous avons mesuré et testé la durabilité de chaque transducteur et la sortie globale de l'AMP à travers d'innombrables tests d'écoute intérieure et extérieure. Sur la base des résultats des tests, nous avons pu définir le point de limiteur optimal pour chaque modèle en utilisant un contrôle DSP précis.
En plus de la limitation optimale, nos haut-parleurs utilisent bon nombre des mêmes fonctions de protection utilisées dans nos amplificateurs de puissance professionnels de la série PC-D de classe supérieure. Un microprocesseur et un DSP de haute puissance surveillent l'état de l'alimentation, des amplificateurs de puissance, des transducteurs et des signaux en cours pour protéger tous les aspects de chaque composant. En conséquence, ces haut-parleurs peuvent fonctionner à leur plein potentiel tout en garantissant un fonctionnement fiable dans les conditions les plus graves.
Amplificateurs de classe D à haute efficacité
L'amplificateur de classe D hautement performant du DHR est capable de produire jusqu'à 1000 W * de puissance, atteignant un SPL de 131 dB (DHR15), livré avec une clarté remarquable et des caractéristiques dynamiques.
* DHR10 a un niveau de sortie de 700W
Mélangeur à 2 canaux à bord facile à utiliser
Les haut-parleurs de la série DHR ont deux canaux d'entrée. CH1 a une prise combo qui accepte à la fois le téléphone XLR et TRS permettant des signaux d'entrée de micro ou de ligne. CH2 propose deux options d'entrée; Une prise combo qui accepte le téléphone XLR ou TRS, et une paire de prises RCA pour la contribution des lecteurs de CD ou d'autres sources stéréo au niveau de la ligne.
Le mélangeur embarqué vous permet de sélectionner CH1 + 2 Mélanger pour mélanger le signal de CH1 et CH2, ou CH1 à travers pour passer le signal à partir de CH1 uniquement.
Selon le lieu, votre mélange peut parfois être la proie de plafonds bas ou d'autres attributs de pièce qui peuvent entraver un mélange clair, voire nui à l'expérience d'écoute du public considérablement. La prise de montage à poteau du DHR15 offre deux positions - 0 ° ou -7 ° - pour diriger l'énergie acoustique loin des surfaces réfléchissantes et à votre public où il appartient.
| DHR15 | Dhr12m | DHR10 | ||
|---|---|---|---|---|
| Type de conférencier | Conférencier à 2 voies, bifossomé, Bass-Raflex | Conférencier à 2 voies, bifossomé, Bass-Raflex | Conférencier à 2 voies, bifossomé, Bass-Raflex | |
| Plage de fréquences (-10 dB) | 44 Hz - 20 kHz | 55 Hz - 20 kHz | 52 Hz - 20 kHz | |
| Zone de couverture | H90 ﾟ x V60 ﾟ | H90 ﾟ x V90 ﾟ | H90 ﾟ x v60 ﾟ (rotatif) | |
| Croisement | 1,8 kHz: Fir-X Tuning ™ (filtre FIR à phase linéaire) | 1,8 kHz: Fir-X Tuning ™ (filtre FIR à phase linéaire) | 1,9 kHz: Fir-X Tuning ™ (filtre FIR à phase linéaire) | |
| Niveau de sortie maximum (pic mesuré, bruit CEI @ 1M) | 131 dB SPL | 129 dB SPL | 128 dB SPL | |
| Composants | LF | Diamètre: 15 "Cone, bobine vocale: 2,5", aimant: ferrite | Diamètre: 12 "Cône, bobine vocale: 2,5", aimant: ferrite | Diamètre: 10 "cône, bobine de voix: 2", aimant: ferrite |
| HF | Diaphragme: 1,4 ", type: 1" Conducteur de compression de la gorge, aimant: ferrite | Diaphragme: 1,75 ", type: 1" Conducteur de compression coaxiale de la gorge, aimant: ferrite | Diaphragme: 1,4 ", type: 1" Conducteur de compression de la gorge, aimant: ferrite | |
| Classe d'amplificateur | Classe-D | Classe-D | Classe-D | |
| Cote de puissance | Dynamique | 1 000 W (LF: 800 W, HF: 200 W) * 1 | 1 000 W (LF: 800 W, HF: 200 W) * 1 | 700 W (LF: 500 W, HF: 200 W) * 1 |
| Continu | 465 W (LF: 400 W, HF: 65 W) | 465 W (LF: 400 W, HF: 65 W) | 325 W (LF: 260 W, HF: 65 W) | |
| Refroidissement | Refroidissement du ventilateur, 4 vitesses | Refroidissement du ventilateur, 4 vitesses | Refroidissement du ventilateur, 4 vitesses | |
| Consommation d'énergie | 74 W (1/8 puissance), 18 W (inactif) | 74 W (1/8 puissance), 18 W (inactif) | 60 W (1/8 puissance), 18 W (inactif) | |
| Exigences d'électricité | 100 V, 100-120 V, 220-240 V, 110/127/220 V (Brazil), 50/60 Hz | 100 V, 100-120 V, 220-240 V, 110/127/220V (Brésil), 50/60 Hz | 100 V, 100-120 V, 220-240 V, 110/127/220 V (Brésil), 50/60 Hz | |
| A / D D / A Convertisseurs | Échantillonnage 248 kHz | Échantillonnage 248 kHz | Échantillonnage 248 kHz | |
| Processeurs | HPF: OFF, 100 Hz, 120 Hz, 24 dB / oct.; D-contour: foh / main, moniteur, off | HPF: OFF, 100 Hz, 120 Hz, 24 dB / oct.; D-contour: foh / main, moniteur, off | HPF: OFF, 100 Hz, 120 Hz, 24 dB / oct.; D-contour: foh / main, moniteur, off | |
| Connecteurs d'E / S | Entrée 1: combo x1, entrée 2: combo x 1 + rca broche x 2 (déséquilibré), sortie: xlr3-32 x 1 (ch1 parallèle via ou ch1 + ch2 mix) | Entrée 1: combo x1, entrée 2: combo x 1 + rca broche x 2 (déséquilibré), sortie: xlr3-32 x 1 (ch1 parallèle via ou ch1 + ch2 mix) | Entrée 1: combo x1, entrée 2: combo x 1 + rca broche x 2 (déséquilibré), sortie: xlr3-32 x 1 (ch1 parallèle via ou ch1 + ch2 mix) | |
| Matériau d'armoire | Contre-plaqué | Contre-plaqué | Contre-plaqué | |
| Finition | Peinture polyurée durable, noir | Peinture polyurée durable, noir | Peinture polyurée durable, noir | |
| Poignée | Côté x2 | Côté x1 | Top x1 | |
| Tamis à poteaux | Φ35 mm x2 (en bas, 0 ° ou -7 °) | Φ35 mm x1 (en bas) | Φ35 mm x1 (en bas) | |
| Gréement | Top x 2, arrière x 1 (ajusté pour M10 X 30 - 50 mm de boulons pour les yeux) | - | Top x 2, arrière x 1 (ajusté pour M10 X 30 - 50 mm de boulons pour les yeux) | |
| Angle de moniteur de plancher | - | 57° | - | |
| Dimensions | W | 432 mm (17,0 ") | 500 mm (19,7 ") | 305 mm (12,0 ") |
| H | 692 mm (27,2 ") (avec des pieds en caoutchouc) | 343 mm (13,5 ") (avec les pieds en caoutchouc) | 494 mm (19,5 ") (avec les pieds en caoutchouc) | |
| D | 405 mm (15,9 ") | 454 mm (17,9 ") | 300 mm (11,8 ") | |
| Poids net | 24,0 kg (52,9 lb) | 16,5 kg (36,4 lb) | 15,0 kg (33,1 lb) | |
| Options | - | - | Bracket U: ub-dxrdhr10 | |
- * 1: puissance de crête totale des sorties individuelles (AC 120V, 25 ℃). Cette valeur a été mesurée à l'impédance de charge minimale, avec une protection libérée.
