Description

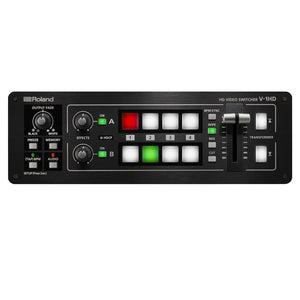

Le V-1HD facilite la connexion et le changement de caméras vidéo, les téléphones intelligents, les ordinateurs, les tablettes, les lecteurs Blu-ray et d'autres sources vidéo HDMI avec une simple poussée d'un bouton ou d'une diapositive du Fader T.
- Prise en charge des caméras vidéo, des caméras d'action, des téléphones intelligents, des tablettes et d'autres appareils HDMI.
Fonctions d'image dans l'image et la division.
Deux boutons d'effets offrent de véritables performances visuelles.
Télécommande via une connexion USB ou MIDI.
Contrôle du logiciel à l'aide de l'application V-1HD RCS pour Mac, PC et iPad. -
- 4 entrées HDMI
- Prend en charge jusqu'à Full HD 1080p
- Interface facile à utiliser
- Mixer audio complet de 12 canaux inclus
- Facile à utiliser avec des commandes matérielles
- Deux sorties HDMI
Programme système Version 2.0
System Program version 2.0 est une mise à jour gratuite pour le populaire Switcher vidéo V-1HD HDMI, y compris le logiciel de télécommande compagnon version 2.0 pour Windows & MacOS. La version 2.0 développe l'image dans les effets d'image avec une nouvelle option de dimensionnement 1/3. Allumez la numérisation automatique pour la commutation mains libres. De nombreuses améliorations de l'interface utilisateur incluent la visualisation des compteurs de niveau audio sur la multi-vision, le verrouillage du panneau et la réinitialisation rapide des valeurs du système en maintenant le bouton d'essuyage.
SAISIR

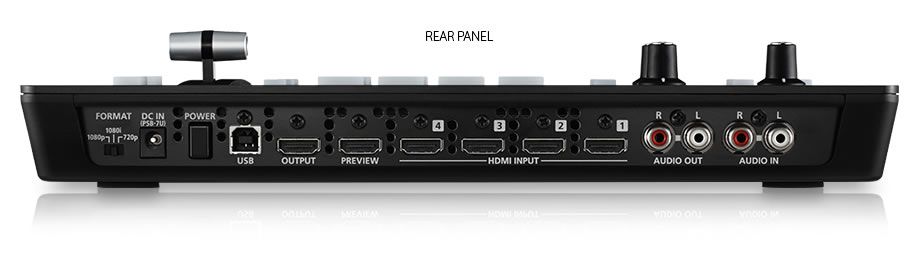

4 entrées HDMI
- Le V-1HD possède 4 connecteurs d'entrée HDMI compatibles avec une variété d'équipements.
Le V-1HD prend en charge les résolutions vidéo 1080p / 1080i / 720p.
- Les périphériques ayant sorti la même résolution peuvent être entrés, quel que soit le type de périphérique qu'ils sont.
-
Caméra hdtv -
Caméra d'action -
PC / Mac -
Téléphone intelligent / tablette -
Lecteur de disque Blu-ray
-
- Les signaux progressifs et entrelacés peuvent être entrés, ce qui permet d'utiliser les signaux 1080i et 1080p en même temps.
- Les signaux vidéo l'entrée d'un PC sont affichés avec précision grâce au traitement progressif du signal.
- HDCP est pris en charge pour la saisie du contenu protégé de copie des appareils tels que les lecteurs de disques Blu-ray.
OPÉRATION
Interface facile à utiliser
-
- Grands boutons rétro-éclairés pour commutation vidéo intuitive même dans des conditions de faible luminosité.
Les boutons éclairés rouges indiquent la sortie de la source de courant.
Le bouton éclairé vert est destiné à la vidéo qui sera sortie lors de la prochaine transition.
Si un bouton n'est pas allumé, il n'y a pas de vidéo qui est entrée dans ce canal. - Aperçu du style de diffusion / commutation de programme pour les résultats professionnels.
- Les boutons du transformateur peuvent être utilisés pour changer instantanément la vidéo ou appliquer des effets.
Il existe 11 options pour le fonctionnement des boutons. - Il y a trois boutons pour appliquer les effets de transition, couper, mélanger (4 types) et essuyer (30 types).
- La fonction de numérisation automatique passe automatiquement la vidéo sur les quatre entrées vidéo.
- En utilisant le bouton de synchronisation T-FADER et BPM, vous pouvez livrer des visuels synchronisés à une performance musicale.
- Vous pouvez enregistrer ou rappeler jusqu'à 8 préréglages à l'aide du bouton de mémoire.
- Utilisez le bouton Freeze pour suspendre temporairement la vidéo entrante.
- La fonction de fondu de sortie fait disparaître la vidéo de sortie en noir ou blanc.
- Grands boutons rétro-éclairés pour commutation vidéo intuitive même dans des conditions de faible luminosité.
-
Types d'essuyage
Boutons et bouton utilisés pour afficher les menus ou ajuster la sortie vidéo.
Effets
Divers effets
- La composition à deux écrans est possible
-
Image dans l'image
La position de l'écran d'encart et la largeur et les couleurs de la bordure peuvent être modifiées.
-
Diviser
L'écran peut être divisé horizontalement ou verticalement.
-
Clé de chroma / clé de luminance
Les couleurs de clés du bleu, du vert, du noir et du blanc sont soutenues.
-
- Utilisez le bouton A et le bouton B pour appliquer les effets à un bus et un bus B respectivement.
De nombreuses fonctions de performances visuelles rendues populaires par le V-4EX et le V-8 sont incluses.
(9 types d'effets de filtre, y compris la silhouette, le colorpass, le négatif et la recherche, sont possibles)
Contrôler directement divers effets
Mixage audio
Mixer audio complet inclus
-
- Inclus est un mélangeur audio numérique 12CH.
- En plus de 4 entrées audio stéréo des ports HDMI, le V-1HD prend également en charge une entrée de niveau de ligne stéréo et une entrée de niveau de micro.
- Chaque canal est équipé d'une fonction de retard pour synchroniser la vidéo et l'audio.
* Le temps de retard maximum est de 500 ms. - L'audio suivant la fonction permet à l'audio de transiter avec la vidéo.
- La fonction de réverbération et la fonction de maîtrise utilisée pour ajuster la qualité du son et le volume sont également pris en charge.
- Avec les prises de sortie audio, vous pouvez envoyer le mélange audio à un système PA ou l'enregistrer sur un périphérique externe.
-
La prise d'entrée de micro sur le panneau latéral gauche prend en charge l'alimentation du plug-in.
Effet de maîtrise appliqué au mélange final.
Prévisualisation
Facile à utiliser avec des commandes matérielles
- Les opérations de base peuvent être effectuées en exploitant les boutons et le FADER T sur l'unité.
- Pour créer des paramètres détaillés, vous avez juste besoin de connecter un moniteur au connecteur d'aperçu.
-
-
Affichez la liste des éléments à fonctionner à l'écran.
SORTIR
Deux sorties HDMI
- L'écran d'aperçu multi-visualités à quatre voies affiche chaque source d'entrée (trame non DROP).
Une bordure rouge montre la vidéo actuellement en cours de sortie et celle verte indique que la vidéo sera ensuite sortie. - Il existe trois types de modes de vue disponibles pour la sortie de prévisualisation qui sont multi-vues, la sortie (en tant que sortie de programme) et l'aperçu.
L'affichage à l'écran peut être activé ou désactivé.-
Exemple 1: Multiview et mise en page du programme
Opérez avec 4 écrans fendus avec l'affichage et l'enregistrement à l'écran.
* L'enregistrement nécessite un enregistreur séparé.
-
Exemple 2: enregistrement et livraison avec 2 programmes
Programmez-vous pour les deux systèmes.
Sortie simultanément sur deux appareils.* L'enregistrement est requis pour l'enregistrement, et l'encodeur pour la distribution est requis séparément
-
Exemple 3: Bus de sortie A et B indépendamment
La sortie de prévisualisation sélectionne l'aperçu.
* L'effet de commutation ne peut pas être utilisé.
-
Contrôle externe
Télécommande via une connexion USB ou MIDI
-
- V-1HD RCS
V-1HD RCS est une application pour la télécommande de V-1HD à partir d'un PC.
En connectant le V-1HD à un ordinateur via USB, vous pouvez effectuer une télécommande à partir de l'ordinateur, des paramètres de sauvegarde / restauration et de mise à jour du logiciel système.
* "V-1HD RCS" peut être téléchargé gratuitement.* "V-1HD RCS" prend en charge Windows / MacOS.
- Télécommande V-1HD
La télécommande V-1HD est une application pour contrôler V-1HD connectée avec USB par USB.
Affiche graphiquement l'état de l'opération. Il est également possible d'effectuer des opérations divisées en «commutation d'image avec l'unité principale, mélange audio avec l'application.* La télécommande V-1HD peut être téléchargée gratuitement à partir de l'App Store.* Veuillez utiliser l'adaptateur de caméra Lightning-USB d'Apple pour la connexion de l'iPad.
. - Prend en charge la coordination avec les instruments et les séquenceurs via l'entrée et la sortie MIDI.
- V-1HD RCS
Diagramme de blocs / dimensions
Spécifications du produit
Commutateur V-1HD |
|
|---|---|
| Traitement vidéo | 4: 2: 2 (y / pb / pr), 8 bits |
| Connecteurs d'entrée | Entrée HDMI: 1-4: Type A (19pins) x 4 * HDCP pris en charge |
| Connecteurs de sortie |
Sortie HDMI: Type A (19 broches) Aperçu HDMI: Type A (19 broches) * Prise en charge du HDCP |
| Formats d'entrée |
HDMI HDMI * Le signal vidéo entrelacé d'entrée est converti en signal vidéo progressif par traitement interne. |
| Formats de sortie |
HDMI HDMI HDMI * La fréquence d'images du signal vidéo est sélectionnée par des paramètres de configuration (59,94 ou 50). |
| Effets vidéo |
Transition Effets * @ Les effets marqués sont effectués communs à A-BUS et B-BUS. |
Audio |
|
| Traitement audio | Taux d'échantillonnage 24 bits / 48 kHz |
| Connecteurs d'entrée |
Numérique: Entrée HDMI 1–4 (19 broches) x 4 Analogique: Audio dans (type de broche RCA), micro (mini-type stéréo, alimentation enfichable prise en charge) |
| Connecteurs de sortie |
Numérique: Sortie HDMI (HDMI Type A 19 broches), aperçu HDMI (HDMI Type A 19 broches) Analogique: Audio out (type de broche RCA), téléphones (mini-type stéréo) |
| Niveau d'entrée | Audio: -10 DBU (maximum: +8 dbu), micro: -41 - -13dbu (maximum: -1 dbu) |
| Impédance d'entrée | Audio: 15 K ohms, micro: 10 k ohms |
| Niveau de sortie |
Audio: -10 DBU (maximum: +8 DBU) Téléphones: 72MW + 72MW (32 ohms) |
| Impédance de sortie |
Audio: 1k ohms Téléphones: 10 ohms |
| Effets audio | EQ, retard, compresseur, HPF, porte, réverbération, effet de maîtrise |
| Autres connecteurs | USB: Type B (pour télécommande à partir de PC), MIDI: IN, Out / Thru |
Mission |
|
| Autres fonctions |
MÉMOIRE (8 types), gel (vidéo d'entrée capturée), BPM Sync (transition automatique synchronisée au tempo), Fade de sortie (blanc / noir) |
| Alimentation électrique | Adaptateur AC |
| Tirage au courant | 1.5a |
| Consommation d'énergie | 18W |
| Dimensions (WXDXH) | 313 mm x 102 mm x 59 mm (12,25 "x 4" x 2,25 ") |
| Poids (à l'exclusion de l'adaptateur AC) |
1,2 kg 2 lb 10-2 / 5 oz |
| Accessoires | Adaptateur AC, cordon d'alimentation, crochet de cordon |
