Description
Branchez et jouez la solution de dante stagebox

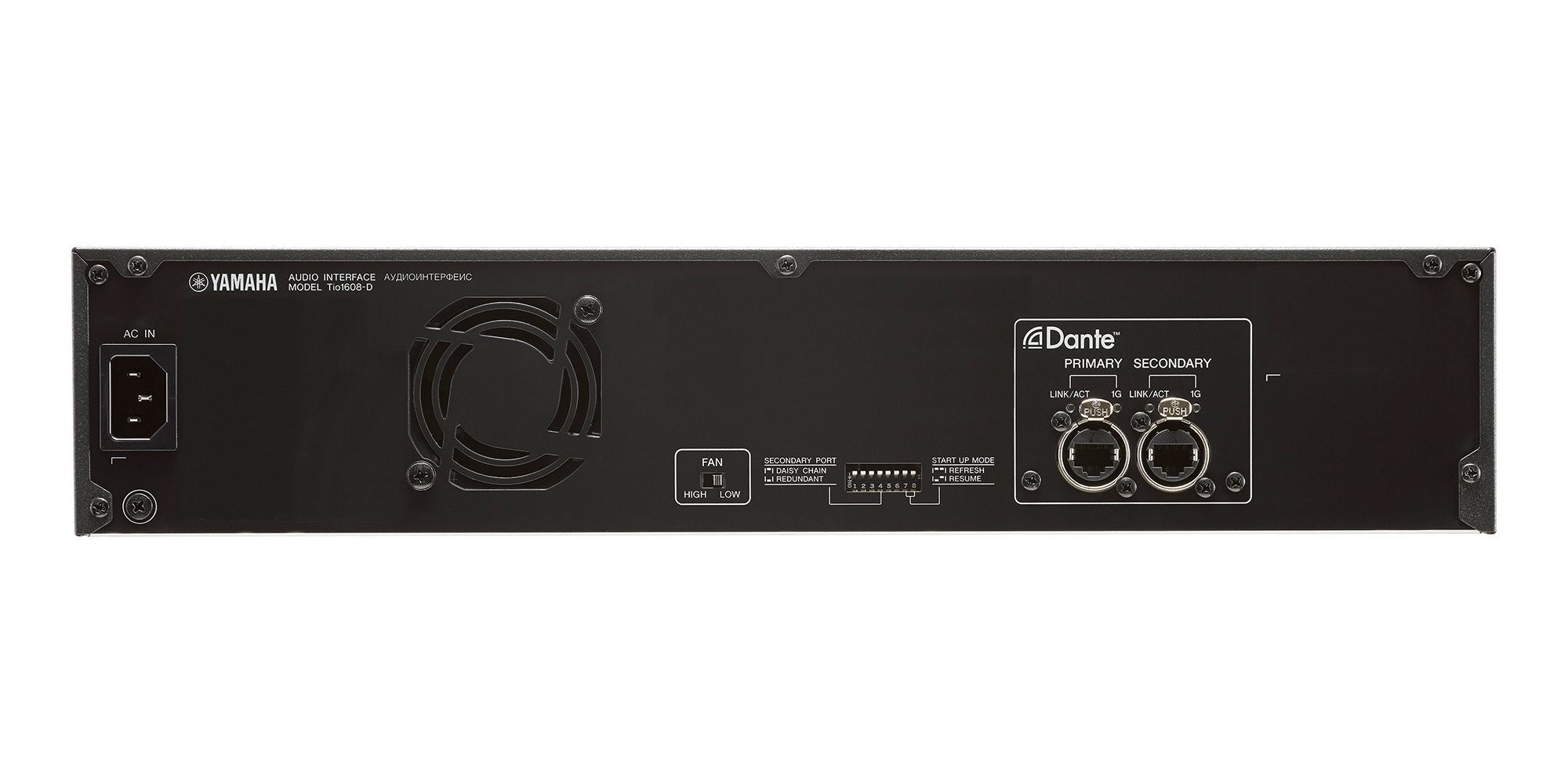

Le TIO1608-D est un rack d'E / S équipé de Dante avec 16 entrées microphones / lignes et 8 sorties de ligne. Tio Racks présente les mêmes préamplificateurs de microphone D-Pre ™ rappelés que la série TF offrant un son extraordinairement naturel et musical. En combinaison avec les consoles de la série TF, les racks Tio peuvent être connectés en utilisant jusqu'à trois unités avec une configuration rapide et facile.
* La carte NY64-D en option est requise.
Extension flexible du système via Dante
Dante Network Audio Protocol a été adopté, non seulement dans TF, mais aussi dans d'autres consoles de mélange numérique Yamaha telles que Cl / QL. La combinaison de ces racks d'E / S et des différentes consoles peut augmenter considérablement la flexibilité des conceptions du système. Le correctif peut être activé via le «contrôleur Dante» tandis que HA distant peut être contrôlé par le logiciel «R distant». Le correctif audio et le HA distant peuvent être contrôlés non seulement à partir de TF mais aussi à partir de Cl / QL.
* Veuillez noter que HA distant du TIO1608-D ne peut être implémenté que via le port principal. Le contrôle HA distant de TiO1608D n'est pas disponible sur le réseau secondaire, même lorsque vous utilisez avec TF ou CL / QL.
Système de boîte de scène numérique avec un maximum de 3 unités
Les utilisateurs souhaitant développer la capacité d'entrée / sortie déjà étendue du TF peuvent facilement ajouter jusqu'à 3 unités avec la carte d'extension NY64-D en option et les racks d'E / S TIO1608-D. Daisy-effraction de la console principale hors de la scène et des racks d'E / S TIO1608-D sur scène en utilisant des câbles Ethernet Cat5E légers permet une transmission sonore de haute qualité à faible latence sans le transport et la configuration analogiques volumineuses.
Dante Protocole audio de réseau à haute fiabilité
Dante a été adopté par les principaux fabricants et professionnels de l'industrie du sons de renforcement pour sa gigue basse, sa faible latence et sa précision d'échantillonnage élevée. En utilisant le TIO1608-D, vous pouvez facilement configurer un système Dante Bantebox haute performance avec peu ou pas de connaissances de réseautage informatique. Grâce à la flexibilité du protocole de réseau Dante, les consoles de la série TF peuvent être connectées à une large gamme d'équipements compatibles Dante tels que les racks d'E / S de la série R.
Mode de configuration rapide rapide et facile
En activant le mode de configuration rapide sur le TIO1608-D, tous les paramètres de connexion tels que les paramètres réseau et le correctif audio facilitent la configuration du système. Après avoir confirmé que le mode de configuration rapide est activé sur la console TF et les racks TIO, définissez simplement un ID d'unité pour chaque TIO1608-D, puis Daisy chaîne la console TF et les racks TiO. Allumez la puissance et vous êtes prêt à partir!
Sélection d'entrée simple et flexible
Une fois la configuration de base terminée, vous pouvez facilement attribuer des entrées au mieux pour la configuration de votre système. En utilisant toutes les fonctions d'entrée, les utilisateurs peuvent attribuer toutes les entrées aux racks Tio, à la console TF ou à un périphérique PC / Mac instantanément. Les utilisateurs peuvent également modifier chaque entrée pour recevoir le signal de plusieurs emplacements afin que les utilisateurs puissent utiliser efficacement toutes les entrées.
Préamplificateurs D-Pre rappelables
Le TIO1608-D hérite de la sensibilité naturelle et musicale que nous avons poursuivie dans le développement de la série TF. La construction mécanique, la disposition des panneaux de circuit, l'alimentation, la mise à la terre et la sélection des pièces ont toutes été exécutées avec une attention méticuleuse aux détails et à la qualité, combinée à des performances exhaustives et à des tests d'écoute à chaque étape du développement. Le TIO1608-D dispose des mêmes préamplificateurs de microphone D-Pre rappelables que la série TF pour fournir un son musical cohérent et naturel dans tout le système.
Extension du système avec TIO1608-D
TIO1608-D vous permet d'élargir facilement un système de mélangeur numérique TF jusqu'à 40CH les entrées / sorties 24ch. La configuration du système utilise une méthode de fiche et de jeu. Connectez simplement le câble CAT5E, sélectionnez les ID de périphérique et le système est prêt. Le contrôle HA distant est disponible via CAT5E. L'application Stagemix permet une télécommande sans fil de la console depuis l'arène, la scène ou le public, etc.
| TIO1608-D | ||
|---|---|---|
| Taux de fréquence d'échantillonnage | Externe | 44.1 kHz ou 48 kHz |
| Retard de signal | Moins de 3 ms entrée à la sortie, connectez-vous avec TF5 et NY64-D en utilisant Dante, Dante reçoit la latence définie à 0,25 ms (à sens unique), FS = 48 kHz | |
| Distorsion harmonique totale | Moins de 0,1% + 4dbu @ 20Hz-20KHz en 600Ω, gain = + 66 dB / moins de 0,05% + 4dbu @ 20Hz-20KHz en 600Ω, gain = -6db, entrée à la sortie, FS = 44,1 kHz, 48KHz * -18db / filtre octave @ 80 kHz | |
| Réponse en fréquence | +0,5, -1,5 dB 20Hz-20KHz, reportez-vous au niveau de sortie nominal @ 1 kHz, entrée à la sortie, fs = 44,1 kHz ou 48 kHz | |
| Plage dynamique | 108 dB, entrée à la sortie, gain = -6 dB / 112 dB, convertisseur DA | |
| Niveau de bourdonnement et de bruit | Bruit d'entrée équivalent | -128dbu, gain = + 66 dB * mesuré avec un filtre de poids a |
| Bruit de sortie résiduel | -88dbu, ST Master Off * mesuré avec un filtre de poids a | |
| Diaphonie | -100 dB, canaux d'entrée / sortie adjacents, gain d'entrée = -6DB * mesuré avec un filtre à -30 dB / octave @ 22KHz | |
| Dissipation de chaleur | 100-240V, 50 / 60Hz, 43,5 kcal / h | |
| Exigences d'électricité | 100-240V, 50 / 60Hz | |
| Consommation d'énergie | 50W | |
| Dimensions | W | 480 mm (18-7 / 8 ") |
| H | 88 mm (3-4 / 8 ") | |
| D | 364 mm (14-3 / 8 ") | |
| Poids net | 5,7 kg (12,6 lb) | |
| Accessoires | Manuel du propriétaire, cordon d'alimentation (2,5 m), en caoutchouc (4) | |
| Autres | Plage de températures: Plage de températures de fonctionnement: 0 - 40 ℃, plage de température de stockage: -20 - 60 ℃ | |
Spécifications techniques de TiO1608-D / Rio
Caractéristiques d'entrée analogiques
Dans ces spécifications, 0DBU = 0,775 VRMS.
+ 48V DC (puissance Phantom) peut être fourni pour saisir des connecteurs de type xlr via chaque commutateur contrôlé par logiciel individuel.
* 1. La sensibilité est le niveau le plus bas qui produira une sortie de + 4DBU (1,23 V) ou le niveau de sortie nominal lorsque l'unité est réglée sur un gain maximal.
* 2. 1: GND, 2: chaud, 3: froid
* 3. Astuce: chaud, bague: froid, manche: GND
Caractéristiques de sortie analogique
Dans ces spécifications, 0DBU = 0,775 VRMS.
* 1. 1: GND, 2: chaud, 3: froid
Caractéristiques numériques d'entrée et de sortie
