Description
Yamaha s'est toujours donné pour mission de rester en contact avec les besoins des ingénieurs sonores du monde entier. Le résultat est évident dans le succès des récentes consoles de mixage numériques de la série CL et QL et du rivage phare PM10. La clé du succès a toujours été de soutenir la créativité de l'utilisateur. La créativité est plus efficace lorsqu'il est sans restriction, et maintenant Yamaha a créé une nouvelle console de mixage numérique qui donne à l'intuition de l'utilisateur encore plus libre. Touchflow Operation ™ introduit dans les consoles de la série TF permet à l'utilisateur de répondre à la musique et aux artistes sur scène avec une vitesse et une liberté sans précédent, en prenant un renforcement sonore en direct à un nouveau niveau de raffinement. Avec l'interface de fonctionnement Touchflow optimisé pour le contrôle du panneau tactile, les ingénieurs expérimentés ainsi que pour les nouveaux arrivants sur le terrain trouvera plus facile que jamais pour obtenir le mélange idéal. Les préamplificateurs rappeables D-Pre ™ prennent en charge la qualité du son qui satisfera les oreilles professionnelles les plus exigeantes, tandis que les fonctionnalités d'enregistrement en direct avancées et le fonctionnement transparent avec des racks d'E / S haute performance donnent à ces capacités de mélangeurs numériques compacts qui font des choix exceptionnels pour un large éventail de gamme applications. Découvrez le contrôle intuitif et la liberté de création qu'une console numérique vraiment évoluée peut fournir.
Les consoles numériques de Yamaha ont toujours été conçues avec la contribution des principaux ingénieurs du monde entier pour s'assurer que l'opération intuitive la plus efficace est obtenue. Les interfaces Channel et Centralogic ™ sélectionnées très appréciées attestent du succès de cette approche. La série TF combine le savoir-faire Yamaha avec de nouvelles entrées du terrain et la dernière technologie tactile pour offrir une expérience évoluée dans le fonctionnement de la console. Configuration et fonctionnement lisses, préréglages et scènes pratiques, conception raffinée et applications logicielles qui s'intègrent parfaitement à l'ensemble du système: ces éléments constituent un opération de flux tactile, un nouveau concept dans les interfaces console qui offre un confort et une commodité sans précédent dans les petites consoles, pour une large gamme d'utilisateurs et d'applications.
Une capacité d'entrée ample et un contrôle pratique dans une console compacte qui peut gérer une large gamme d'applications.

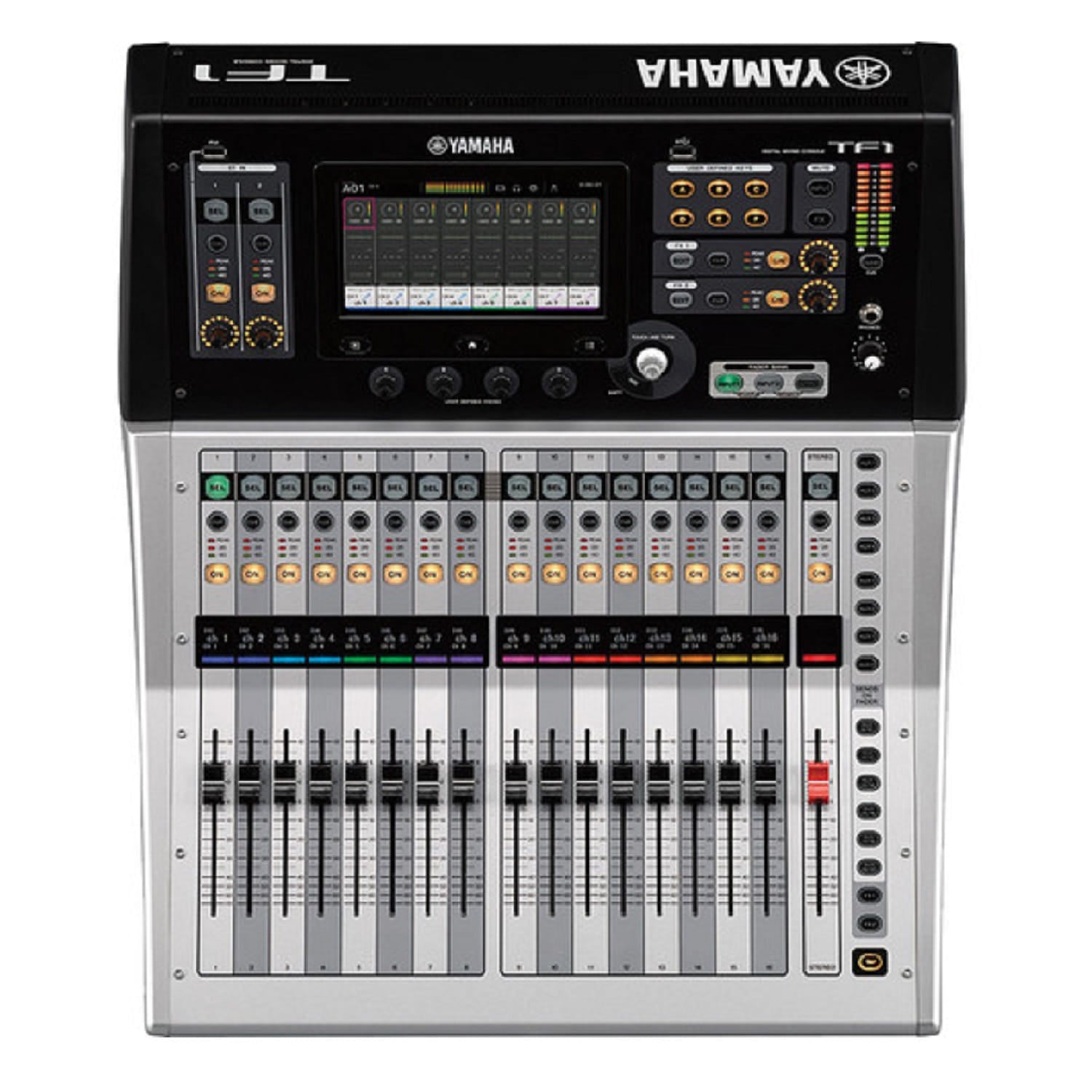

Compact, portable et même montable à rack, le TF1 offre une capacité et une polyvalence impressionnantes pour les petits systèmes.
- 17 faders moteurs (16 canaux + 1 maître)
- 40 canaux de mélange d'entrée (32 mono + 2 stéréo + 2 retour)
- 20 bus aux (8 mono + 6 stéréo) + stéréo + sub
- 8 groupes DCA avec déploiement
- 16 analogiques XLR / TRS combo micro / lignes de ligne + 2 entrées de ligne stéréo de broches RCA analogiques
- 16 sorties XLR analogiques
- 34 x 34 canaux d'enregistrement / lecture numériques via USB 2.0 + 2 x 2 via un périphérique de stockage USB
- 1 emplacement d'extension pour la carte d'interface audio NY64-D
Interface utilisateur intuitive optimisée pour le fonctionnement du panneau tactile
En développant les ingénieurs Yamaha de la série TF construits à partir de leur base existante d'interfaces de mélangeurs haut de gamme acclamées, ajoutant un contrôle intuitif dans une interface optimisée pour le type de contrôle du panneau tactile qui est devenu une caractéristique familière dans une large gamme d'applications. Permettre à la plupart des opérations d'être effectuées via le panneau tactile seul, l'interface innovante de la série TF deviendra rapidement la seconde nature d'un large éventail d'utilisateurs. Que vous ayez de l'expérience avec les consoles numériques de Yamaha, que vous travailliez avec d'autres consoles numériques, exploitez des consoles analogiques ou que vous n'ayez jamais exploité de mélangeur auparavant, les consoles TF vous conduiront rapidement et sans effort à travers un flux de travail fluide et efficace. La disponibilité des commandes physiques entourant le panneau tactile améliore encore la polyvalence et la précision.
Opération tactile pour le contrôle intime
Rifine pour l'opération la plus fluide possible via le contrôle du panel tactile, l'interface utilisateur TF propose un flux de travail fluide qui peut être un avantage dans n'importe quelle situation de mélange. Le contenu d'affichage a été spécialement conçu pour une accessibilité directe et simple, avec une disposition qui favorise le mélange le plus naturel et le plus efficace. Le fonctionnement du panneau tactile est aussi simple que de façonner le son du bout des doigts.
Touch & Turn Knob offre une précision de contrôle supplémentaire
Lorsque vous avez besoin d'une précision supplémentaire pour une fine égalisation ou un autre ajustement, le bouton de touche physique et de virage est toujours disponible juste à côté du panneau tactile. Il existe également quatre boutons définis par l'utilisateur sous le panneau qui peuvent être affectés à la commande de seuil de compresseur, de gain d'égalisation ou d'autres paramètres auxquels vous avez besoin d'un accès rapide et direct pendant le mélange. Les boutons affectent toujours le canal actuellement sélectionné.
Aperçu traditionnel et interfaces de canal sélectionnées
Comme les consoles de la série CL, l'opération est basée sur une vue d'ensemble et des fenêtres de canal sélectionnées. L'affichage de vue d'ensemble affiche les paramètres de huit canaux à la fois, tandis que le bouton Touch & Turn offre un accès direct au gain, à 1 knob EQ ™, à 1 knob comp ™, à son seuil de porte, à un niveau d'envoi d'effet, à un pan et à d'autres paramètres. Appuyez sur le paramètre en surbrillance une deuxième fois pour passer à l'affichage du canal sélectionné lorsque vous avez besoin d'accéder à des paramètres détaillés pour un contrôle plus fin.
Nouvelles fonctionnalités pour la configuration et le fonctionnement lisses
Le gain efficace, le compresseur et la configuration d'égalisation nécessitent un degré considérable de compétences et d'expérience. Même les ingénieurs vétérans doivent passer du temps sur ces paramètres de base importants. En plus de leurs interfaces utilisateur intuitives, les consoles TF incluent un certain nombre de fonctionnalités qui contribuent à une configuration plus rapide et plus fluide de ces paramètres essentiels.
1 knob comp ™ et 1 knob eq ™: un bouton à composer dans le son idéal
Un ingénieur expérimenté peut faire beaucoup avec un compresseur: donner vie à une guitare, ajouter du punch à la basse, resserrer une caisse claire et faire rouler clairement les voix sur le mix. La composition à 1 knob peut faire tout cela rapidement et facilement, sans avoir besoin de jongler avec plusieurs paramètres pour atteindre l'effet souhaité. Introduit à l'origine dans les mélangeurs analogiques Yamaha, la composition à 1 knob est rapidement devenue une caractéristique populaire et appréciée. Il a maintenant été affiné dans une version numérique qui ajoute une nouvelle facilité de configuration et une nouvelle efficacité aux consoles TF. Le même concept a été appliqué dans une nouvelle fonction EQ à 1 knob qui fournit notablement une vitesse et un fonctionnement en douceur notablement améliorés. Un EQ 1-Knob a été minutieusement affiné par le personnel de R&D de Yamaha en coopération avec des ingénieurs sonores distingués, pour vous assurer que vous pouvez obtenir des résultats exceptionnels avec un effort minimum dans les plus brefs délais. Un mode vocal facilite la réalisation d'un son vocal clair et bien défini, tandis qu'un mode d'intensité offre un contrôle à 1 knob «d'intensité» sur les courbes d'égalisation que vous sélectionnez dans les préréglages ou créez à partir de zéro mais il y a plus: le 1 1 -Les Knob Comp et un EQ à 1 knob sont également fournis sur les canaux de sortie, vous pouvez donc rapidement obtenir une compression de sortie globale ou un égaliseur qui correspond idéalement à la salle et à la taille du public. L'équation à 1 knob de sortie a un mode de volume à la place du mode vocal, augmentant efficacement le niveau de pression sonore tout en maintenant un son optimal lorsque vous faites pivoter le bouton. La composition à 1 knob et l'égaliseur à 1 knob offrent un accès rapide aux écrans compresseur et EQ complet, vous pouvez donc affiner les paramètres au requis.
GainFinder ™ prend en charge la configuration du gain de précision
Le gain est le premier ajustement que le signal d'entrée voit, et la façon dont il est configuré influence la façon dont les paramètres suivants affecteront le signal. Yamaha a développé un moyen de faciliter que jamais une configuration rapide et précise de cet important paramètre de base. La nouvelle fonctionnalité Gainfinder facilite la configuration du gain optimal pour les signaux d'entrée individuels afin que le fonctionnement global et la qualité du signal idéal soient obtenus. L'utilisateur doit uniquement régler le gain de canal afin que l'indicateur vert central dans le compteur de niveau reste allumé pour le plus longtemps possible. Bien sûr, les compteurs de niveau remplissent également leur fonction traditionnelle, de sorte que la procédure de configuration du gain standard peut être suivie si elle est préférée.
Presets et scènes pratiques - raccourcis vers un grand son
La mémoire familière de la scène Yamaha qui stocke mélange les paramètres pour un rappel instantané en cas de besoin est inclus comme toujours. Il existe également une gamme de préréglages de canaux qui ont été créés en coopération avec les principaux fabricants de microphones et éminents ingénieurs du son, offrant des points de départ qui vous mettent loin pour obtenir un grand son. Les préréglages de canal couvrent les paramètres tels que le gain HA, l'équation, la dynamique et bien plus encore, jusqu'à des détails tels que le nom et la couleur du canal. Moins de temps doit être consacré à la configuration de base afin que plus de temps soit disponible pour affiner le mélange et communiquer avec les artistes.
QuickPro Presets ™ fournit un accès instantané aux configurations de son professionnel
L'équipe R&D de Yamaha a développé une sélection de KICKPRO PRESETS ™ optimisés pour une grande variété de microphones et d'équipements de sortie en travaillant en collaboration avec des ingénieurs bien respectés et des principaux fabricants tels que Audio-Technica, Fitear, Sennheiser, Shure, Ultimate Ears et Westone Laboratories . Avec ces préréglages pratiques, même l'ingénieur novice peut se rapprocher du son idéal, tandis que les ingénieurs expérimentés apprécieront les économies de temps importantes. Pour les canaux d'entrée, nous avons préparé plus de 200 préréglages qui vont de la voix aux ensembles de batterie. Tous les préréglages ont été réglés précisément en utilisant une large gamme de microphones réels, d'instruments. Pour les canaux de sortie, nous avons développé des préréglages pour une variété de systèmes de haut-parleurs et des moniteurs intra-auriculaires tels que les oreilles ultimes avec plusieurs variations pour correspondre à différents environnements et tailles de pièce. Tous ces éléments peuvent être utilisés comme le temps est serré, mais ce sont également d'excellents points de départ pour un réglage fin manuel. Les configurations créées à partir des préréglages ou à partir de zéro peuvent également être enregistrées sous forme de préréglages supplémentaires. La composition à 1 knob et à 1 knob peut être utilisée avec QuickPro Presets ™ offrant un moyen super disséminé de modifier votre son. En plus des préréglages à bord, New QuickPro Presets ™ sera ajouté au site Web de Yamaha Pro Audio, alors assurez-vous de vérifier les mises à jour.
|
|
|
||
|---|---|---|---|
| Configuration de FADER | 24 + 1 (maître) | 16 + 1 (maître) | |
| Capacité de mélange | Canaux d'entrée | 48 (40 mono + 2 stéréo + 2 retour) | 40 (32 mono + 2 stéréo + 2 retour) |
| Bus aux | 20 (8 mono + 6 stéréo) | 20 (8 mono + 6 stéréo) | |
| Bus stéréo | 1 | 1 | |
| Sous-bus | 1 | 1 | |
| Fonctions du canal d'entrée | 8 groupes DCA | 8 groupes DCA | |
| E / S | Contributions | 24 micro / ligne (combo XLR / TRS) + 2 ligne stéréo (broche RCA) | 16 micro / ligne (combo xlr / trs) + 2 ligne stéréo (broche RCA) |
| Les sorties | 16 (xlr) | 16 (xlr) | |
| Machines à sous d'expansion | 1 | 1 | |
| Processeurs embarqués | DSP | 8 effets + 10 Geq | 8 effets + 10 Geq |
| USB | Interface audio USB 34x34, enregistrement à 2 pistes via le périphérique de stockage USB | Interface audio USB 34x34, enregistrement à 2 pistes via le périphérique de stockage USB | |
| Taux de fréquence d'échantillonnage | Interne | 48 kHz | 48 kHz |
| Retard de signal | Moins de 2,6 ms, entrée à Omni out, fs = 48 kHz | Moins de 2,6 ms, entrée à Omni out, fs = 48 kHz | |
| Fader | 100 mm motorisé, résolution = 10 bits, +10 dB à –138 dB, –∞ db tous les faders | 100 mm motorisé, résolution = 10 bits, +10 dB à –138 dB, –∞ db tous les faders | |
| Distorsion harmonique totale | Moins de 0,05% 20 Hz - 20 kHz @ + 4 DBU en 600, entrée à OMNI OUT, gain d'entrée = min. (Mesuré avec un filtre –18 dB / octave à 80 kHz) | Moins de 0,05% 20 Hz - 20 kHz @ + 4 DBU en 600, entrée à OMNI OUT, gain d'entrée = min. (Mesuré avec un filtre –18 dB / octave à 80 kHz) | |
| Fréquence de réponse | +0,5, –1,5 dB 20 Hz - 20 kHz, reportez-vous à la sortie DBU +4 @ 1 kHz, entrée à OMNI OUT | +0,5, –1,5 dB 20 Hz - 20 kHz, reportez-vous à la sortie DBU +4 @ 1 kHz, entrée à OMNI OUT | |
| Plage dynamique | 110 dB typ., Convertisseur DA, 107 dB typ., Entrée à Omni out, gain d'entrée = min. | 110 dB typ., Convertisseur DA, 107 dB typ., Entrée à Omni out, gain d'entrée = min. | |
| Niveau de bourdonnement et de bruit | Bruit d'entrée équivalent | –128 DBU Typ., Gain d'entrée = max. (Mesuré avec un filtre A-Weight) | –128 DBU Typ., Gain d'entrée = max. (Mesuré avec un filtre A-Weight) |
| Bruit de sortie résiduel | –85 DBU, ST Master Off (mesuré avec un filtre A-Weight) | –85 DBU, ST Master Off (mesuré avec un filtre A-Weight) | |
| Diaphonie | –100 dB (mesuré avec un filtre à –30 dB / octave à 22 kHz), canaux d'entrée / omni adjacents, gain d'entrée = min. | –100 dB (mesuré avec un filtre à –30 dB / octave à 22 kHz), canaux d'entrée / omni adjacents, gain d'entrée = min. | |
| Exigences d'électricité | 100–240 V 50/60 Hz | 100–240 V 50/60 Hz | |
| Consommation d'énergie | 110 W | 100 W | |
| Dimensions | W | 716 mm (28,2 pouces) | 510 mm (20,1 pouces) |
| H | 225 mm (8,9 pouces) | 225 mm (8,9 pouces) | |
| D | 599 mm (23,6 pouces) | 599 mm (23,6 pouces) | |
| Poids net | 17,0 kg (37,5 lb) | 13,5 kg (29,8 lb) | |
| Accessoires | Guide rapide, cordon d'alimentation, Nuendo Live (logiciel DAW) | Guide rapide, cordon d'alimentation, Nuendo Live (logiciel DAW) | |
| Options | Carte d'extension, commutateur de pied (FC5) | Kit de montage à rack RK5014, carte d'extension, commutateur de pied (FC5) | |
| Autres | Plage de températures de fonctionnement: 0–40 ° C, plage de température de stockage: -20–60 ° C | Plage de températures de fonctionnement: 0–40 ° C, plage de température de stockage: -20–60 ° C | |
Enregistrement / lecture
Caractéristiques d'entrée analogiques
*1. La sensibilité est le niveau le plus bas qui produira une sortie de + 4DBU (1,23 V) ou le niveau de sortie nominal lorsque l'unité est réglée sur un gain maximal. (Tous les faders et commandes de niveau sont en position maximale.)
* 2. 1: GND, 2: chaud, 3: froid
* 3. Astuce: chaud, bague: froid, manche: GND
* 4. Dans ces spécifications, 0DBU = 0,775 VRMS.
* 5. + 48V DC (puissance Phantom) peut être fourni pour saisir des connecteurs de type xlr via chaque commutateur contrôlé par logiciel individuel.
Caractéristiques de sortie analogique
*1. 1: GND, 2: chaud, 3: froid
* 2. Astuce: gauche, bague: droite, manche: GND
* 3. Dans ces spécifications, 0DBU = 0,775 VRMS.
* 4. Tous les convertisseurs DA de sortie sont 24 bits, 128ties sur-échantillonnage.
* 5. La position du contrôle de niveau est réduite de 16 dB par rapport au maximum.
Spécifications d'entrée / sortie numériques
Contrôler les spécifications d'E / S
