Contour |
Taper |

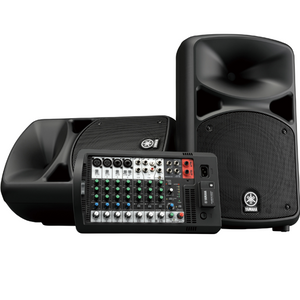

Mélangeur puissant avec 2 haut-parleurs passifs |
Mélangeur puissant avec 2 haut-parleurs passifs |
Capacité de mélange |
Mélanger les canaux |
8 |
10 |
Fonctions du canal d'entrée |
Interrupteur Hi-Z: CH4, ST / Mono Switch: CH5 / 6-7 / 8 |
Interrupteur Hi-Z: CH4, ST / Mono Switch: CH5 / 6-9 / 10 |
Fonctions du canal de sortie |
Suppresseur de rétroaction, Master Eq ™ à 1 knob |
Suppresseur de rétroaction, Master Eq ™ à 1 knob |
E / S |
Contributions |
4 mono mic / ligne + 4 ligne stéréo mono / 2 |
4 mono mic / ligne + 6 ligne stéréo mono / 3 |
Puissance fantôme |
+ 30V (CH1, 2) |
+ 30V (CH1, 2) |
Les sorties |
Haut-parleurs (l, r), surveiller (l / mono, r), subwoofer out (mono) avec auto hpf |
Haut-parleurs (l, r), surveiller (l / mono, r), subwoofer out (mono) avec auto hpf |
Bluetooth |
Bluetooth ver.4.1, A2DP v1.2, plage maximale: env. 10 m |
Bluetooth ver.4.1, A2DP v1.2, plage maximale: env. 10 m |
Contrôle et autres |
Interrupteur de pied de réverbération |
Interrupteur de pied de réverbération |
Fonction de canal d'entrée |
Hi-z |
Ch4 |
Ch4 |
EQ élevé |
Étagères hautes: 8 kHz |
Étagères hautes: 8 kHz |
EQ bas |
Étagères basses: 100 Hz |
Étagères basses: 100 Hz |
Eq au milieu |
- |
Pipage moyen: 2,5 kHz |
Processeurs embarqués |
DSP |
SPX Digital Reverb (4 programme, contrôle des paramètres) |
SPX Digital Reverb (4 programme, contrôle des paramètres) |
Amplificateurs à bord |
Puissance de sortie maximale à 4Ohms |
400W (200 W + 200 W) (dynamique), 360W (180W + 180W) (continu) |
680W (340 W + 340 W) (dynamique), 560W (280W + 280W) (continu) |
Spécifications générales |
Type de conférencier |
Haut-parleurs basse-raix à double sens |
Haut-parleurs basse-raix à double sens |
Plage de fréquences (-10 dB) |
55 Hz - 20 kHz |
55 Hz - 20 kHz |
Couverture nominale |
H |
90° |
90° |
V |
60° |
60° |
Angle de moniteur de plancher |
50° |
50° |
Composants |
LF |
Cône de 8 "(20 cm) |
Cône de 10 "(25 cm) |
HF |
1 "(2,54 cm) Conducteur de compression de bobine vocale |
1,4 "(3,56 cm) Conducteur de compression de bobine vocale |
Niveau de sortie maximum (1M; sur axe) |
125 dB SPL / haut-parleur |
129 dB SPL / haut-parleur |
Exigences d'électricité |
100 V - 240 V 50 Hz / 60 Hz |
100 V - 240 V 50 Hz / 60 Hz |
Consommation d'énergie |
30 W (inactif), 70 W (1/8 puissance) |
35 W (inactif), 100 W (1/8 puissance) |
Tamis à poteaux |
34.8-35,2 mm Polaire avec Stagelok ™ |
34.8-35,2 mm Polaire avec Stagelok ™ |
Accessoires |
Panneau de couverture, cordon d'alimentation (2 m), 2 x câbles de haut-parleur (6 m), 12 x coussinets non skid |
Panneau de couverture, cordon d'alimentation (2 m), 2 x câbles de haut-parleur (6 m), 12 x coussinets non skid |
Options |
Yamaha BMS10A (adaptateur de support de micro) pour le support de mélangeur, FC5 (commutateur de pied) pour la réverbération en marche / désactivation |
Yamaha BMS10A (adaptateur de support de micro) pour le support de mélangeur, FC5 (commutateur de pied) pour la réverbération en marche / désactivation |
Autres |
Poignée: 1 x haut |
Poignée: 1 x haut |
Dimensions (w x h x d) |
Conférencier 289 x 472 x 275 mm, mélangeur 308 x 180 x 116 mm |
Président 335 x 545 x 319 mm, mélangeur 348 x 197 x 135 mm |
Lester |
18,3 kg (40,3 lb) (2 x haut-parleur 7,7 kg + mélangeur 2,9 kg) |
25,6 kg (56,4 lb) (2 x haut-parleur 10,9 kg + mélangeur 3,8 kg) |
