Les microphones KSM9HS offrent une cohérence exceptionnelle sur toutes les fréquences, offrant plus de gain avant larsen, tout en diminuant l'effet de proximité. En tant que premier choix en matière d'options de microphones portables sans fil pour Axient®, UHF-R® et ULX-D™, les microphones KSM9HS sont construits selon les normes rigoureuses d'endurance Shure, reconnues dans le monde entier et éprouvées nuit après nuit, sur le devant de la scène.
Description générale
S'appuyant sur le succès et l'innovation du KSM9, le KSM9HS propose un nouvel ensemble de directivités (hypercardioïde et subcardioïde) pour offrir la flexibilité nécessaire pour obtenir des résultats optimaux dans n'importe quel environnement. La configuration hypercardioïde offre un excellent gain avant larsen et une réponse en fréquence grave ciblée, tandis que la configuration sous-cardioïde produit un son ouvert et naturel et réduit encore l'effet de proximité. En tant que microphone vocal haut de gamme, le KSM9HS capture la subtilité vocale avec des détails extraordinaires pour offrir une articulation claire, une flexibilité fonctionnelle et une reproduction vocale précise pour les performances live. Les circuits de préamplificateur de classe A sans transformateur et les doubles diaphragmes à couche d'or capturent un son transparent, révélant chaque nuance et subtilité d'une performance vocale. Le KSM9HS utilise un support de suspension avancé pour éliminer pratiquement les bruits de manipulation, même dans les environnements live les plus exigeants.
Caractéristiques
- Mylar de faible masse à double couche d'or de 3/4 po® les diaphragmes offrent une réponse en fréquence et un contrôle de proximité supérieurs
- Double directivité (hypercardioïde et subcardioïde) pour une flexibilité maximale dans une grande variété d'applications de performance
- Préamplificateur discret de classe A, sans transformateur, pour une transparence, une réponse transitoire extrêmement rapide et aucune distorsion croisée, tout en minimisant la distorsion harmonique et inter-modulation
- Système avancé de support d'amortisseur de suspension qui isole la cartouche de la manipulation et du bruit du support
- Le filtre subsonique élimine le grondement des vibrations mécaniques inférieures à 17 Hz
- Composants électroniques haut de gamme, y compris des connecteurs internes et externes plaqués or
- La grille de protection intégrée à trois niveaux « pop » réduit les plosives, le vent et autres bruits respiratoires
Caractéristiques de performances
- Réponse polaire extrêmement uniforme
- Réponse en fréquence étendue
- Bruit propre minimal
- Reproduction exceptionnelle des basses fréquences
- Capable de résister à des SPL élevés
- Niveau de sortie élevé
- Pas de distorsion croisée
- Rejet supérieur du mode commun et suppression des interférences radio (RFI)
Variations du modèle
La série KSM9 se compose de deux modèles présentant des diagrammes polaires uniques et commutables et une variété de finitions.
KSM9HS : Présente des diagrammes polaires hypercardioïdes et sous-cardioïdes avec une finition noire.
KSM9 : Présente des directivités cardioïdes et supercardioïdes avec une finition gris anthracite ou champagne.
Applications
Le KSM9HS capture et contrôle les nuances sonores détaillées des performances critiques en studio, tout en résistant aux rigueurs de la sonorisation professionnelle en direct.
La directivité hypercardioïde offre un excellent rejet hors axe et un gain étendu avant Larsen, ce qui en fait un choix idéal dans les environnements bruyants.
La directivité sous-cardioïde offre un large angle de couverture avec un rejet subtil hors axe, ce qui donne un son naturel et un effet de proximité minimisé. Le grand angle de couverture rend ce modèle adapté à la capture de plusieurs sources à la fois.
Fonctionnement
Effet de proximité
Les microphones directionnels augmentent progressivement les basses fréquences à mesure que le microphone se rapproche de la source. Ce phénomène, appelé effet de proximité, peut être utilisé pour créer un son plus chaud et plus puissant. Cependant, le chanteur doit généralement maintenir une distance constante par rapport au microphone afin d'éviter de modifier la réponse dans les basses fréquences.
La conception à double diaphragme du KSM9HS permet de contrôler et de minimiser l'effet de proximité, ce qui se traduit par une réponse basse fréquence plus uniforme. Cela permet à l'interprète de se rapprocher ou de s'éloigner du microphone avec des changements minimes dans la qualité sonore.

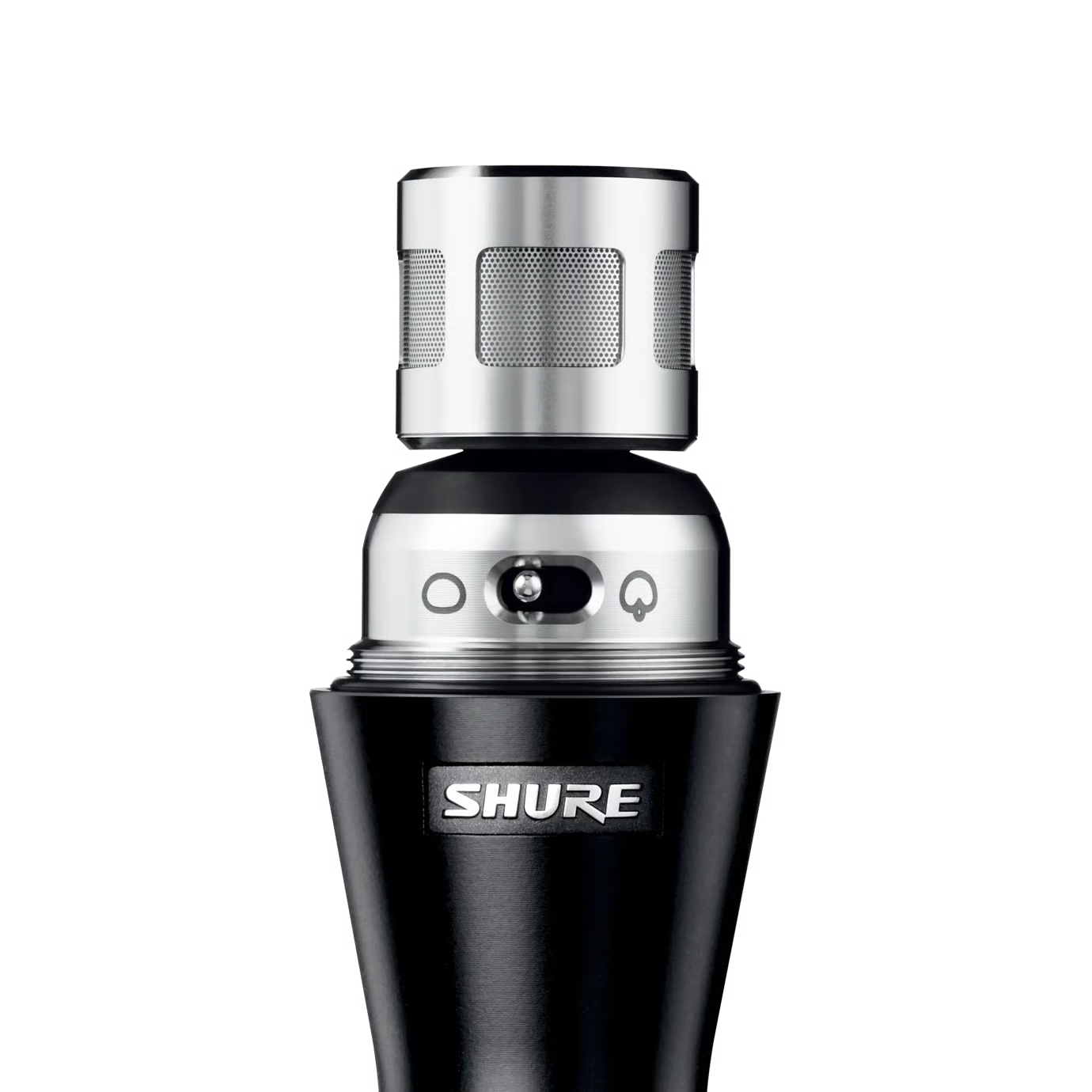

Sélection d'un diagramme polaire
Hypercardioïde : Utilisez le réglage hypercardioïde pour éviter les retours et obtenir une isolation maximale dans les environnements bruyants. Cette directivité est hautement directionnelle, la plus grande sensibilité se produisant à l'avant du microphone et le rejet hors axe maximal se produisant à 110 degrés de chaque côté.
Sous-cardioïde : Utilisez le réglage subcardioïde pour capturer davantage de caractéristiques de la pièce et extraire les détails dans des environnements calmes. Cette directivité est directionnelle, mais beaucoup plus large que le réglage hypercardioïde. La plus grande sensibilité se produit à l'avant du microphone, tandis que le rejet maximum se produit à 180 degrés vers l'arrière du microphone.
Exigences d'alimentation
Ce microphone nécessite une alimentation fantôme et fonctionne mieux avec une alimentation de 48 V CC (IEC-61938), mais il peut fonctionner avec des alimentations aussi basses que 11 V CC. La plupart des mixeurs modernes fournissent une alimentation fantôme et nécessitent l'utilisation d'un équilibré câble microphone : XLR vers XLR ou XLR vers TRS.
Impédance de charge
La capacité SPL maximale, le niveau d'écrêtage de sortie et la plage dynamique varient en fonction de l'impédance de charge d'entrée du préamplificateur auquel le microphone est connecté. Shure recommande une impédance de charge d'entrée minimale de 1 000 Ohms. La plupart des préamplificateurs de microphone modernes répondent à cette exigence. Une impédance plus élevée entraîne de meilleures performances pour ces spécifications.
Filtre anti-pop intégré
La grille du microphone se compose de 3 couches de maille distinctes qui agissent comme un filtre anti-pop intégré. Cela aide à réduire le bruit du vent et de la respiration. Selon l'interprète, un écran anti-pop externe ou un pare-brise peut être nécessaire lors de la prise de vue rapprochée des chanteurs.
Spécifications
Type de cartouche
Condensateur à électret
Modèle polaire
Hypercardioïde, Sous-cardioïde (sélectionnable)
Réponse en fréquence
50 à 20 000 Hz
Impédance de sortie
145 Ω
Sensibilité
tension en circuit ouvert, à 1 kHz, typique
| Hypercardioïde |
−50,5 dBV/Pa[1] (2,99 mV) |
| Sous-cardioïde |
−53,0 dBV/Pa[1] (2,24 mV) |
SPL maximal
1 kHz à 1 % THD[2]
|
Charge de 2 500 Ω |
Charge de 1 000 Ω |
| Hypercardioïde |
150,8 dB SPL |
150,9 dB SPL |
| Sous-cardioïde |
153,0 dB SPL |
153,1 dB SPL |
Rapport signal/bruit[3]
| Hypercardioïde |
73,3 dB |
| Sous-cardioïde |
71,3 dB |
Plage dynamique
@ 1kHz
|
Charge de 2 500 Ω |
Charge de 1 000 Ω |
| Hypercardioïde |
130,8 dB |
130,1 dB |
| Sous-cardioïde |
131,3 dB |
130,6 dB |
Niveau de détourage
20 Hz à 20 kHz, 1 % THD
| Charge de 2 500 Ω |
Charge de 1 000 Ω |
| 7,0 dBV |
6,4 dBV |
Bruit propre
SPL équivalent, pondéré A, typique
| Hypercardioïde |
20,7 dB SPL-A |
| Sous-cardioïde |
22,7 dB SPL-A |
Rejet en mode commun
20 à 80 000 Hz
≥60 dB
Connecteur
Audio professionnel à trois broches (XLR), mâle, symétrique
Polarité
Une pression positive sur le diaphragme produit une tension positive sur la broche 2 par rapport à la broche 3
Exigences d'alimentation
Alimentation fantôme de 11 à 52 V CC[4] (IEC-61938) 5,4 mA, typique
Poids net
300 g (10,6 onces)
[1] 1 Pa = 94 dB SPL
[2] Le THD du préamplificateur de microphone lorsque le niveau du signal d'entrée appliqué est équivalent à la sortie de la cartouche au SPL spécifié
[3]Le rapport S/B est la différence entre 94 dB SPL et un SPL équivalent de bruit propre, pondéré A.
[4]Toutes les spécifications sont mesurées avec une alimentation fantôme de 48 Vcc. Le microphone fonctionne à des tensions plus faibles, mais avec une marge et une sensibilité légèrement réduites.
