Description
Le microphone à instrument cardioïde offre une excellente isolement sonore et une réponse transitoire supérieure. Il dispose d'un diaphragme Mylar en couches or, d'un préamplificateur pour la transparence, d'un filtre subsonique pour arrêter le grondement basse fréquence et d'un coussin pour manipuler les SPL.
Détails du produit
Le KSM137 est un microphone de condenseur à l'adresse finale avec un seul motif polaire cardioïde. Conçue pour une utilisation en studio, mais suffisamment robuste pour les applications en direct, le KSM137 peut résister à des niveaux de pression sonore extrêmement élevés (SPL). Sa faible réponse à l'auto-bruit et en fréquence prolongée le rend idéal pour l'enregistrement des instruments.
Volyaire, durable et précis, le KSM137 est un microphone exceptionnel pour des instruments allant de la percussion au vent, des cordes au laiton et du piano à la guitare.
- Modèle polaire cardioïde très cohérent
- Ultra-mince, 2,5 micron, 24 karat en couches or, mylar à basse masse® diaphragme pour une réponse transitoire supérieure
- Classe A, préamplificateur discret, sans transformateur pour la transparence, réponse transitoire extrêmement rapide, pas de distorsion croisée et distorsion de harmonie et d'intermodulation minimale
- Composants électroniques premium, y compris les connecteurs internes et externes plaqués or
- Le filtre subsonique élimine le grondement à basse fréquence (moins de 17 Hz) causé par des vibrations mécaniques
- Pad de 15 dB commutable pour manipuler des niveaux de pression sonore extrêmement élevés (SPLS)
- PAD commutable à 3 positions (0 dB, 15 dB et 25 dB) pour manipuler des niveaux de pression sonore extrêmement élevés (SPLS)
- Le filtre à basse fréquence commutable à 3 positions réduit le bruit de fond et contrecarre l'effet de proximité
Caractéristiques de performance
- Réponse de fréquence prolongée
- Reproduction exceptionnelle des sons à basse fréquence
- Peut supporter des niveaux de pression acoustique élevés (SPL)
- Rejet de mode commun supérieur et suppression des interférences radiofréquences
Applications communes
- Instruments acoustiques - comme le piano, la guitare, la batterie, les percussions, les cordes
- Instruments à vent - laiton et bois
- Instruments à basse fréquence - comme le contrebasse, basse électrique, tambour
- Au-dessus miking - tambours ou percussions
- Ensemble - choral ou orchestral
- Pick-up d'ambiance de chambre - amplificateur de guitare ou batterie
Description générale
Le KSM137 est un microphone de condenseur haut de gamme, avec un motif polaire cardioïde conçu pour l'enregistrement de studio très critique et les productions sonores en direct. Son préamplificateur de classe A, discret et sans transformateur fournit une capture sonore extrêmement transparente, et un tampon commutable à trois positions et un filtre à faible coupe permet de gérer des niveaux de pression sonore extrêmement élevés (SPL) et une réponse de basse contrôlée. Volyaire, durable et précis, le KSM137 est un microphone exceptionnel pour les applications en direct et en studio.
Caractéristiques
- Un motif polaire cardioïde très cohérent
- Ultra-mince, 2,5 μm de mylar à la couche doré à 24 carats à faible masse® diaphragme pour une réponse transitoire supérieure
- Classe A, préamplificateur discret et sans transformateur pour la transparence, réponse transitoire extrêmement rapide, pas de distorsion croisée et distorsion harmonique et intermodulation
- Composants électroniques premium, y compris les connecteurs internes et externes plaqués or
- Le filtre subsonique élimine le grondement à basse fréquence (moins de 17 Hz) causé par des vibrations mécaniques
- Interrupteur d'atténuation à trois positions (0 dB, 15 dB et 25 dB) pour manipuler des SPL extrêmement élevés
- L'interrupteur de filtre à basse fréquence à trois positions réduit le bruit de vibration du support et contrecarre l'effet de proximité
Caractéristiques de performance
- Réponse polaire extrêmement uniforme
- Réponse de fréquence prolongée
- Auto-bruit minimal
- Reproduction à basse fréquence exceptionnelle
- Capable de résister aux SPL élevés
- Niveau de sortie élevé
- Aucune distorsion croisée
- Rejet et suppression du mode commun supérieur des interférences radiofréquences (RFI)
Variations du modèle

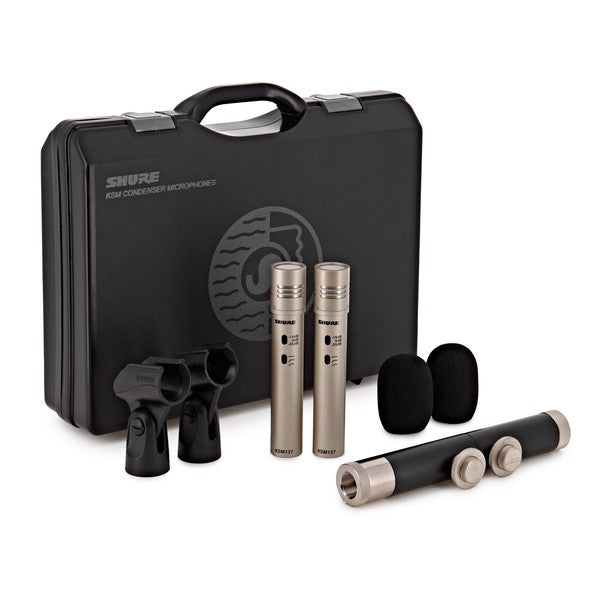

Ce microphone peut être acheté sous forme de paire stéréo (KSM137 / stéréo SL). En plus des accessoires standard, la paire stéréo comprend un adaptateur de support stéréo (A27M) pour monter deux microphones sur un stand.
Applications
- Instruments en laiton et en bois
- Orchestres, chœurs et ensembles de vent
- Minking au-dessus des tambours et des instruments de percussion
- Minking proche d'instruments acoustiques tels que le piano, la guitare, les violons, les tambours et les percussions
- Instruments à basse fréquence tels que le contrebasse et le tambour
- Guitare électrique et amplificateurs de basse
- Voix et discours
- Ambiance de la chambre
Note: La qualité sonore est fortement affectée par l'emplacement des microphones et l'acoustique de la pièce. Pour obtenir le meilleur son global pour une application particulière, il peut être nécessaire d'expérimenter le placement des microphones et les traitements de la pièce.
Exigences d'électricité
Ce microphone nécessite une puissance fantôme et fonctionne mieux avec une alimentation 48 VDC (IEC-61938). Cependant, il fonctionnera avec une hauteur de tête légèrement diminuée et une sensibilité avec des fournitures aussi faibles que 11 VDC.
La plupart des mélangeurs modernes fournissent un pouvoir fantôme. Vous devez utiliser un équilibré Câble microphone: XLR-TO-XLR ou XLR-TO-TRS.
Montant le microphone
Utilisez le support de microphone fourni avec des supports de plancher ou de boom. Visitez www.shure.com pour plus d'options de montage:
- Pour réduire le ramassage des vibrations mécaniques à basse fréquence indésirables, utilisez un support d'amortisseur isolant.
- Pour les applications stéréo, utilisez l'adaptateur de microphone stéréo Shure A27M en option.
Sélection de la réponse à basse fréquence
Un commutateur à trois positions à l'arrière du microphone vous permet d'ajuster la réponse à basse fréquence. Utilisez le filtre à basse fréquence pour réduire le bruit du vent, le bruit de la pièce ou l'effet de proximité.
Établir l'atténuation
Le commutateur d'atténuation vous permet de réduire le niveau du signal sans modifier la réponse en fréquence. Cela peut empêcher les sons extrêmement forts de surcharger les circuits de microphone.
0 dB Pour des niveaux sonores "calmes" à "normaux".
−15 dB Pour une utilisation avec des sources sonores extrêmement fortes telles que la batterie, les cornes ou les armoires de guitare bruyantes.
−25 dB Pour une utilisation à proximité (moins de 10 cm) à des sources sonores extrêmement fortes telles que la batterie, les cornes ou les armoires de guitare bruyantes.
Impédance de chargement
La capacité de SPL maximale, le niveau d'écrêtage de sortie et la plage dynamique varient avec l'impédance de charge d'entrée du préamplificateur auquel vous connectez le microphone. Shure recommande une impédance de charge d'entrée minimale de 1000 Ω. La plupart des préamplificateurs de microphones modernes répondent à cette exigence. Une impédance plus élevée entraîne de meilleures performances pour ces spécifications.
Adaptateur de support de paire stéréo
Les techniques de microphone stéréo donnent une profondeur et un placement spatial aux sources sonores pour la diffusion, l'enregistrement ou les applications de renforcement sonore. Le Shure A27M vous permet de monter deux microphones sur un seul support avec une large gamme d'angles et de séparations verticales pour une variété de configurations stéréo coïncidentes et étroitement espacées.
Installation
- Ajustez la séparation verticale comme indiqué.
- Montez sur un support et fixez des microphones à l'aide d'adaptateurs de support de fil 5/8 "-27.
- Réglez l'angle de microphone à l'aide du bouton moleté. Utilisez les marques de référence de 45 degrés en haut du bouton pour régler l'angle souhaité.
Techniques stéréo
Le tableau suivant affiche les techniques stéréo les plus courantes. Gardez à l'esprit que la technique du microphone est en grande partie une question de goût personnel; Il n'y a pas de position de microphone «correcte». Pour plus d'informations, recherchez des «techniques stéréo» sur www.shure.com (www.shure.com/Stereo-Tech).
Caractéristiques
Type de cartouche
Condenseur
Motif polaire
Cardioïde
Réponse en fréquence
20 à 20 000 Hz
Impédance de sortie
150 Ω
Sensibilité
tension de circuit ouvert, @ 1 kHz, typique
–37 dbv / pa [1] (14,1 mV)
SPL maximum
1 kHz à 1% THD [2]
| Secouer | Charge de 5000 Ω | 170 dB |
| Charge de 2500 Ω | 164 dB | |
| Charge de 1000 Ω | 159 dB | |
| Se débarquer | Charge de 5000 Ω | 145 dB |
| Charge de 2500 Ω | 139 dB | |
| Charge de 1000 Ω | 134 dB |
Rapport signal / bruit [3]
80 dB
Plage dynamique
@ 1 kHz
| Charge de 5000 Ω | 131 dB |
| Charge de 2500 Ω | 125 dB |
| Charge de 1000 Ω | 120 dB |
Niveau d'écrêtage
20 Hz à 20 kHz, 1% THD
| Charge de 5000 Ω | 15 dbv |
| Charge de 2500 Ω | 9 dbv |
| Charge de 1000 Ω | 3 dbv |
Bruit de soi
SPL équivalent, pondéré, typique
14 dB SPL-A
Rejet de mode commun
10 à 100 000 kHz
≥50 dB
Interrupteur atténuateur
0, -15, -25 dB
Interrupteur de filtre à basse fréquence
Plat, –6 dB / octave en dessous de 115 Hz, ou –18 dB / octave en dessous de 80 Hz
Connecteur
Audio professionnel à trois broches (XLR), homme, équilibré
Polarité
La pression positive sur le diaphragme produit une tension positive sur la broche 2 par rapport à la broche 3
Exigences d'électricité
11–52 V DC [4] Power Phantom (IEC-61938) 4,7 Ma, maximum
Poids net
100 g (3,5 oz.)
[1] 1 pa = 94 dB Spl
[2] THD du préamplificateur de microphone lorsque le niveau du signal d'entrée appliqué est équivalent à la sortie de la cartouche à SPL spécifié
[3] Le rapport S / N est la différence entre 94 dB SPL et SPL équivalent de bruit de soi, pondéré en A
[4] Toutes les spécifications mesurées avec une alimentation Phantom de 48 VDC. Le microphone fonctionne à des tensions inférieures, mais avec une hauteur et une sensibilité légèrement diminuées.
Réponse de fréquence typique
Modèles polaires typiques
Dimensions globales
Accessoires
Note: KSM137 / SLÉRÉO SLUS uniquement.
Accessoires meublés
|
Cas de transport pour deux microphones KSM137 ou KSM141 et Bar stéréo A27M |
A100C |
|
Pare-brise en mousse pour KSM141 et KSM137 |
A100W |
|
Clip de microphone pour AMS26, Beta 181, KSM137, KSM141, MX412, MX418, MX412S, MX418S, MX412SE, MX418SE, SM62, SM63, SM63L, SM63LB, SM81, VP64, VP64A, VP64A |
A57F |
|
Adaptateur de microphone stéréo |
A27m |
