Description
Le HDSPE Raydat depuis RME est un système de carte PCI Express pour les ordinateurs Mac et Windows qui est capable de gérer 36 entrées et 36 sorties simultanément. Il fournit 4 entrées et sorties ADAT optiques, qui prennent en charge la technologie S / MUX, ce qui rend possible l'enregistrement et la lecture à haute résolution de 192 kHz. Il dispose également d'un fonctionnement simultané des ports S / PDIF et AES / EBU, ainsi que deux entrées et sorties MIDI sur les câbles de rupture inclus.
Il y a deux cartes express incluses avec le HDSPE RayDat, une carte principale et une carte d'extension. Si vous n'avez pas besoin des deux entrées et sorties ADAT supplémentaires, ni connectivité MIDI, vous pouvez simplement utiliser la carte principale. Le système utilise la dernière technologie de plug-and-play pour rendre l'installation aussi simple que possible, même pour les débutants. Dans des situations où vous avez besoin de plus d'E / S, jusqu'à quatre ensembles de cartes HDSPE RayDat peuvent être utilisés à la fois.
Le HDSPE RayDat comprend le puissant mélangeur de logiciels en temps réel TotalMix, qui permet toute configuration de routage et de mélange d'entrée et de sortie, fournit une surveillance zéro latence, vous permet de créer jusqu'à 18 sous-régimes stéréo indépendants, et bien plus encore. Le logiciel DiGiCheck est également inclus, qui est un analyseur spectral de haute qualité, un compteur de niveau (pour 2, 8 ou 36 canaux), une portée audio vectorielle et divers autres outils d'analyse utiles. Le HDSPE Raydat vous offre une quantité impressionnante d'E / S, tout en vous offrant la flexibilité de la technologie Totalmix et des performances audio ultra de haute qualité sont célèbres.
- 4 x E / S numérique ADAT, prenant en charge 192 kHz via l'opération S / MUX4
- 1 x S / PDIF E / S, 192 kHz capables
- 1 x E / S numérique AES / EBU, 192 kHz capable
- 2 x E / S MIDI, 32 canaux MIDI à grande vitesse via un câble de rupture
- Jusqu'à 36 entrées et 36 sorties peuvent être utilisées simultanément
- Comprend Digicheck, l'outil de mesure et d'analyse unique de RME
- Comprend TotalMix: un mélangeur logiciel 2592 canal avec une résolution interne 42 bits
- Native PCI Express - pas de pont PCI à PCI Express utilisé
- S / MUX a coulé du matériel: 16 canaux 24 bits / 96 kHz pour l'enregistrement et la lecture sur ADAT Optical
- Tous les paramètres peuvent être modifiés en temps réel
- Les E / S / PDIF S / PDIF peuvent être utilisées simultanément
- Contrôle de l'horloge maître / esclave automatique et intelligent
- Syncalign garantit l'échantillon aligné et ne pas échanger des canaux
- SyncCheck Tests et rapporte l'état de synchronisation des signaux d'entrée
- Comprend SteadyClock: une horloge numérique super stable de gigue

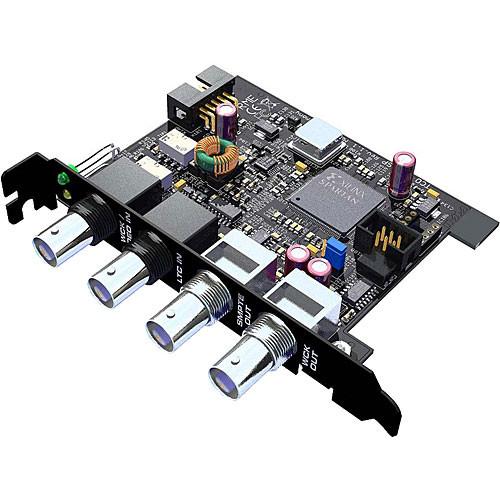

- Module de code temporel facultatif (TCO) pour la synchronisation vidéo / SMPTE externe
-
Spécifications RME HDSPE RayDat
Type de carte PCI Express Entrées 4 x adat optique (Toslink)
1 x stéréo S / PDIF (via le câble de rupture à 9 broches)
1 x stéréo AES / EBU (via le câble de rupture à 9 broches)
2 x MIDI IN (via le câble de rupture à 9 broches)Sorties 4 x adat optique (Toslink)
1 x stéréo S / PDIF (via le câble de rupture à 9 broches)
1 x stéréo AES / EBU (via le câble de rupture à 9 broches)
2 x MIDI OUT (via le câble de rupture à 9 broches)Connexions numériques AES / EBU:
2 x xlr, équilibré en transformateur, isolé galvaniquement, selon AES3-1992
Étape d'entrée à haute sensibilité (<0,3 VPP)
S / PDIF compatible (CEI 60958)
Accepte le format des consommateurs et professionnels, la protection des copies sera ignorée
Plage de verrouillage: 28 kHz - 200 kHz
Suppression de la gigue:> 30 dB (2,4 kHz)
Gigue lorsqu'elle est synchronisée au signal d'entrée: <1 nsS / PDIF:
2 x RCA, équilibré en transformateur, selon la CEI 60958
Étape d'entrée à haute sensibilité (<0,3 VPP)
AES / EBU compatible (AES3-1992)
Accepte le format des consommateurs et professionnels, la protection des copies sera ignorée
Plage de verrouillage: 28 kHz - 200 kHz
Suppression de la gigue:> 30 dB (2,4 kHz)
Gigue lorsqu'elle est synchronisée au signal d'entrée: <3 nsAdat Optical:
4 X Toslink, format selon la spécification ALISIS
Standard: 32 canaux 24 bits, jusqu'à 48 kHz
Double vitesse (S / MUX): 16 canaux 24 bits 96 kHz
Quad Speed (S / MUX4): 8 canaux 24 bits 192 kHz
BitClock PLL assure une synchronisation parfaite même en fonctionnement de VarispEed
Plage de verrouillage: 31,5 kHz - 50 kHz
Suppression de la gigue:> 30 dB (2,4 kHz)
Gigue lorsqu'elle est synchronisée au signal d'entrée: <1 nsTaux d'échantillonnage Interne:
32, 44.1, 48, 64, 88,2, 96, 176,4 et 192 kHzExterne:
28 - 200 kHzTampon 0,7 ms, 1,5 ms, 3 ms, 6 ms, 12 ms, 23 ms, 46 ms, 93 ms Exigences du système Windows 2000 SP4 ou plus Mac OS X Intel (10.4.8 ou plus)
Interface PCI Express: un emplacement gratuit PCI Express, 1 voie, version 1.1
