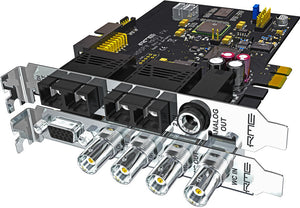

RME HDSPe MADI FX - 390-Channel 24 Bit/192 kHz Triple MADI PCI Express Card - RME HDSPe MADI FX 390 Channel Pcie Audio Card

Le HDSPE Madi FX marque une nouvelle étape à la fois dans l'histoire des cartes d'interface audio au cours des deux dernières décennies et dans la longue série d'appareils RME exceptionnels. Jamais auparavant un système audio multicanal aussi haute performance existait. Le HDSPE MADI FX dispose de 390 canaux audio.

Pour garantir les performances uniques de la latence de RME avec une quantité aussi énorme de canaux audio, le HDPSE MADI FX présente un nouveau core audio Hammerfall Pro Hammerfall. Le noyau de haute technologie traitera trois fois plus de canaux que le nombre de canaux du phare de MADI précédent, tout en réduisant la charge du système et en permettant aux latences ultra-bas jusqu'à 32 échantillons sur des ordinateurs modernes.

Une nouvelle technologie sophistiquée d'efficacité désactivera automatiquement les canaux actuellement inutilisés, afin qu'ils ne nécessitent aucune puissance de traitement ni bande passante. Une lecture stéréo simple ne nécessitera pas plus de performances que d'une carte audio stéréo standard - malgré l'utilisation d'un système multicanal professionnel avec près de 400 canaux.

La nouvelle technologie de base est accompagnée d'une version spéciale de TotalMix FX, qui permet d'utiliser l'énorme nombre de canaux d'une manière efficace et pratique. L'ajout de nombreuses optimisations de performances garantit que le mélangeur 4096 canaux du Madi FX répond tout aussi bien que son homologue à 1800 canaux dans le Fireface UFX. Un DSP nouveau et plus rapide permet un plus grand nombre d'égaux et de compresseurs.

Totalmix FX

Une nouvelle disposition innovante de TotalMix permet la manipulation ergonomique de l'énorme nombre de canaux. Une option spéciale permet de cacher visuellement les canaux inutilisés visuellement. Les "configurations de masquer" complètes peuvent être enregistrées à tout moment et commutées en un clic de souris simple, par exemple entre la vue de canal du mélange de tambour et la configuration complète de la bande.

Le moteur à effets RME de 192 kHz permet une surveillance sans latence avec de nombreux effets tels que les équations, les compresseurs, la réverbération et l'écho rendues directement sur le matériel de la carte, indépendamment du logiciel DAW utilisé.

La matrice TotalMix intégrée permet de manière pratique à l'utilisation de la carte comme puissant routeur Madi. Contrairement à la plupart des autres solutions de routeur, chaque canal peut être acheminé individuellement - même avec des paramètres de niveau séparés pour chaque routage. La flexibilité inégalée de TotalMix peut transformer les applications les plus exotiques en réalité pratique.

L'opération de redondance transparente unique de RME utilise les récepteurs de cartes 3 MADI pour offrir aux utilisateurs professionnels une opération d'échec à la pointe de la technologie. En mode SRO, la carte fonctionne comme un seul dispositif d'entrée MADI, enregistrant jusqu'à 64 canaux. Dès que l'entrée actuelle échoue, les données audio reçues de l'une des deux autres entrées sont utilisées. Les données audio ne sont pas interrompues lors du passage à une autre entrée et la carte peut en utiliser non seulement une, mais deux autres sources de redondance. Aucun recouvrement et synchronisation avec une autre source d'horloge n'est requis, et l'interruption causée par la défaillance externe est minimisée à quelques échantillons.

La carte dispose également de la suppression de la gigue active stableClock, RME et de la boîte à outils de compteur professionnel unique et d'analyse Digicheck - y compris la mesure EBU R128 - ainsi que le fonctionnement presque identique de la carte sous Windows et Mac OS.

TotalMix FX comprend un système d'effets complets: Eq, réverbération, dynamique et retard

3 x Madi E / S

Le Madi FX fournit deux I / O MADI coaxiales et coaxiales. Ainsi, un total de 192 entrées et 192 sorties sont simultanément disponibles au format MADI (à 44,1 et 48 kHz). À 96 kHz, il y a 96/96, et à 192 kHz, un nombre impressionnant de 48/48 d'entrées et de sorties peut être utilisé.

Le HDSP Madi FX fournit une quantité suffisante de canaux audio pour chaque projet imaginable, et suffisamment de réserve pour croître avec les besoins futurs. En général, deux madi-i / os optiques sont suffisants pour mettre en œuvre un grand studio ou une configuration en direct avec de longues longueurs de câbles. L'E / S MADI coaxiale supplémentaire offre une flexibilité maximale et offre une conversion dans la boîte entre les deux formats.

* Les connecteurs optiques sont standard de l'industrie SC, dans la technologie multimode. L'E / S MADI coaxiale est configurée comme 75 ohm BNC.

Sortie de surveillance analogique

Le HDSPE Madi FX fournit une sortie stéréo analogique en qualité de référence avec la technologie de convertisseur à faible latence éprouvé par RME. La sortie est parfaitement adaptée aux écouteurs à haute et à faible impédance.

Grâce aux puissantes fonctionnalités de surveillance de TotalMix, tout canal d'entrée, pistes enregistrées ou sous-mélanges complexes peut être sélectionné pour l'écoute. Une fonction de repère avancée permet de surveiller chacun des 98 sous-mélanges stéréo possibles en un seul clic de souris.

E / S AES / EBU

Une interface audio qui est limitée à MADI I / OS nécessite des convertisseurs multicanaux coûteux pour effectuer une conversion vers d'autres formats numériques ou même une connexion de synchronisation simple. Ceux qui travaillent avec Madi ont également des appareils AES / EBU utilisés et souhaitent les connecter facilement à leur DAW.

Par conséquent, le HDSPE Madi FX fournit une E / S numérique au format AES / EBU professionnel. Cela permet à la connexion d'un convertisseur AD / DA simple (par exemple RME S ADI-2) d'obtenir une deuxième sortie de surveillance, ou de créer une configuration de Talkback. Même la connexion d'une unité d'effets numériques externes sans une interface MADI externe à AES / EBU coûteuse peut être réalisée facilement.

Les E / S AES / EBU peuvent également être utilisées pour la synchronisation, e. g. Avec le synchroniseur et le dispositif d'horloge de Steinberg, la station de synchronisation Nuendo.

Intégration MIDI et télécommande

Le HDSPE Madi fournit quatre I / OS MIDI:
- 1 x externe via le câble de rupture
- 3 x interne comme ports midi virtuels - un pour chaque MADI E / S

Les appareils RME MADI transmettront non seulement 64 canaux audio avec une seule connexion, mais aussi des signaux MIDI réguliers. Le HDSPE MADI FX ne fait pas exception: chaque MADI I / S possède une E / S Virtual MIDI dans le système d'exploitation qui peut être abordé par n'importe quel programme MIDI.

Les signaux MIDI seront transmis de manière invisible à travers les mêmes lignes et distances que les données MADI. À l'autre extrémité du câble Madi, les signaux MIDI peuvent être joués des appareils RME Madi via un port MIDI DIN standard.

MIDI sur Madi permet également la télécommande de tous les périphériques RME MADI, y compris la surveillance et la configuration de l'état complet d'un appareil. Cette fonctionnalité exceptionnelle rend la transmission MADI sur de grandes distances pratiquement utilisables, avec des ordinateurs hôtes et des appareils loin les uns des autres - par exemple, FOH et Stage.

Toutes les unités peuvent être programmées avec leur propre ID, permettant une télécommande indépendante de plusieurs appareils via un seul canal MIDI.

RME fournit un logiciel Windows et Mac gratuit pour contrôler tous les appareils RME MADI. Cette télécommande MIDI peut utiliser n'importe quel port MIDI existant dans le système pour contrôler et surveiller à distance tous les périphériques connectés. Le logiciel fournit à la fois une opération de type avant et un écran à matrice étendue.

Wordclock e / o

Une E / S de l'horloge de mots avec terminaison commutable complète la connectivité de la carte MADI FX. Alors que la plupart des appareils basés sur MADI nécessitent une horloge de mots supplémentaire ou une ligne AES / EBU, la carte Madi FX utilise FAquageClock pour extraire l'horloge de référence directement du signal MADI, tout en réduisant la gigue possible à un minimum, ce qui rend les connexions à longue distance encore plus pratique . La saisie de l'horloge de mots traite automatiquement les signaux à une vitesse simple, double ou quadruple.
