Description
Le ADI-6432 depuis RME est le convertisseur de format de soixante-quatre canaux, qui présente la conversion de Madi en AES, et vice versa. Les applications typiques peuvent inclure deux unités à utiliser en tant que multi-fond numériques, ou une seule unité utilisée comme frontal AES / EBU pour la carte Hammerfall DSP MADI PCI.
Madi gère soixante-quatre canaux d'audio 24 bits aux fréquences d'échantillonnage jusqu'à 48 kHz, trente-deux canaux jusqu'à 96 kHz et seize canaux à 192 kHz. Tous les canaux sont transférés sur un seul câble, à l'aide d'un câble de réseau coaxial (BNC) ou optique. Les canaux AES / EBU sont disponibles via des connecteurs D-Sub à huit, 25 broches.

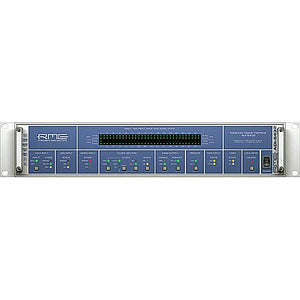

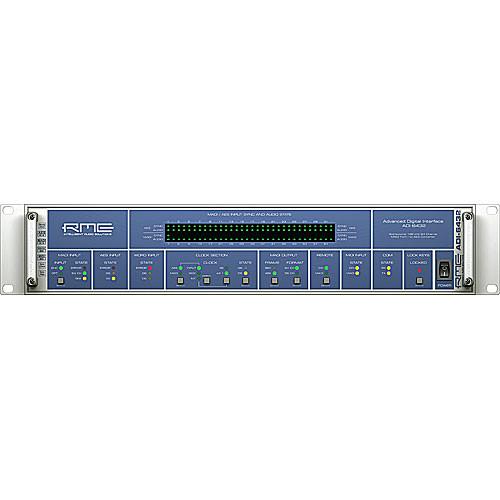

L'unité dispose de régularité de RME, qui offre une opération de gigue très faible. Le contrôle intelligent de l'horloge conserve la dernière fréquence d'échantillon valide en cas de perte du signal d'entrée. Le panneau avant contient près de cent LED pour l'affichage précis et exact de l'état du signal. Les erreurs peuvent être repérées instantanément et corrigées, et les touches de commande peuvent être verrouillées pour éviter une modification accidentelle des paramètres.
- Convertisseur au format MADI / AES de la chaîne Soixante-quatre
- Soutien à des taux d'échantillonnage allant jusqu'à 192 kHz avec Madi et AES
- Cloque de mots fournit en une vitesse simple, double et quad, distribue des signaux à double fil 96 kHz dans le flux de données de Madi et vers les ports AES et prend en charge la fréquence d'échantillonnage MADI double (cadre 96k)
- Syncalign et SyncCheck Technologies Assurent une synchronisation parfaite et une détection claire des erreurs
- Les affichages d'état étendus donnent des informations sur les états de verrouillage et de synchronisation, le contenu audio et la qualité physique du signal entrant
- Une sélection des entrées entièrement automatique entre l'entrée optique et coaxiale offre un mode de redondance utile pour les applications critiques
- Plusieurs unités peuvent être empilées et alignées sur l'échantillon, à l'aide de Word Clock.
- Madi Merge, en utilisant deux unités, permet de fusionner deux Streams Madi à partir de deux sources et envoyée via un seul câble Madi. Utile dans la situation où les deux sources n'utilisent pas leurs dénombrements de soixante-quatre canaux complets
- L'unité peut également être utilisée comme convertisseur Madi à Madi. Par exemple, un AMS NEVE Logic DFC accepte uniquement le format d'entrée de cinquante-six canaux. L'ADI-6432 peut lire l'un ou l'autre format à son entrée ou à sa sortie
- Tous les paramètres sont stockés lorsque l'unité est éteinte
- Seize canaux MIDI peuvent être transférés sur Madi même avec soixante-quatre canaux audio
- L'appareil peut être entièrement télécommandé et configuré via MIDI et tous les écrans d'état peuvent être interrogés via MIDI
- Chaque unité d'une configuration à unité multiple peut recevoir un ID séparé, permettant une télécommande séparée des périphériques en utilisant un seul canal MIDI
- Compatible avec les interfaces Madi de sociétés comme Sony, Merging, Lawo, Euphonix, Stagetec, Jünger, Audio Service, AMS et autres
-
Spécifications RME ADI-6432
ADC Non applicable DAC Non applicable Taux d'échantillonnage Madi: Plage de verrouillage: 28 kHz à 54 kHz

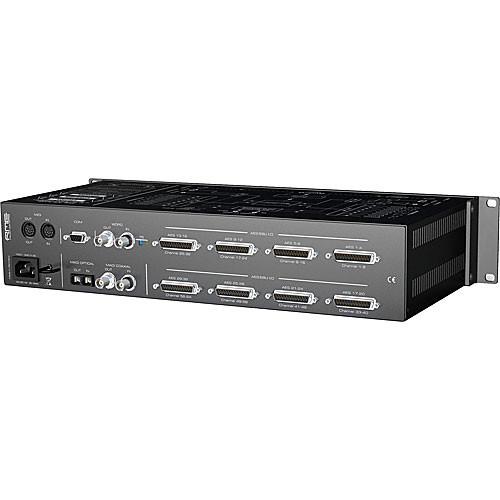

AES: Plage de verrouillage: 28 kHz à 104 kHz, 162 kHz à 204 kHzEntrées analogiques Non Sorties analogiques Non Entrée numérique 8 x 25 broches D-Sub AES / EBU (partagé avec la sortie)
1 x madi optique via le connecteur SC du duplex FDDI
1 x bnc madiSortie numérique 8 x 25 broches D-Sub AES / EBU (partagé avec la sortie)
1 x madi optique via le connecteur SC du duplex FDDI
1 x bnc madiHorloge de mots 1 x entrée BNC
1 x BNC SortiePlage dynamique Non applicable Réponse en fréquence Non applicable THD + N Non applicable Dimensions (WXDXH) 19 "x 9 1/2" x 3 1/2 "(483 x 241 x 89 mm) Poids 4,4 lbs (2 kg) Spécialités MIDI E / S avec transmission invisible avec le signal Madi qui peut être collecté à la sortie MIDI d'un autre ADI-6432, ADI-648 ou un HDSP Madi
