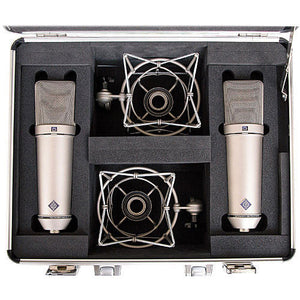

Le nickel U 87 Microphone du condenseur AI depuis Neumann est un grand microphone du condenseur à double diaphragme. Il dispose de trois modèles directionnels, y compris omnidirectionnels, cardioïde et figure 8. Ceux-ci sont sélectionnables avec un interrupteur sous la calandre de tête et la fenêtre au-dessus de ce commutateur montre le symbole de la caractéristique sélectionnée. Un interrupteur d'atténuation de 10 dB est situé à l'arrière. Il permet au microphone de gérer les niveaux de pression acoustique jusqu'à 127 dB sans distorsion. La réponse basse fréquence peut être réduite pour compenser l'effet de proximité.
L'AI 87 est utilisée comme microphone principal pour les enregistrements d'orchestre, comme microphone ponctuel pour les instruments uniques, et largement comme microphone vocal pour tous les types de musique et de parole.
L'AI 87 est adressée de l'avant. La réponse en fréquence des caractéristiques directionnelles cardioïdes et figure-8 est très plate pour l'incidence du son frontal, même dans la gamme de fréquences supérieure. Le microphone peut être utilisé très près d'une source sonore sans que le son ne devienne anormalement dur. Au moyen d'un filtre passe-haut, les interférences par le biais de fréquences subsoniques et basse sont réduites.
Le circuit augmente la marge opérationnelle de la U 87 AI en fournissant les tensions de biais pour la capsule par une résistance réduite. Le résultat est une sensibilité plus élevée de 10 dB pour des niveaux de pression sonore identiques et un rapport S / N amélioré de 3 dB.
Un interrupteur situé à l'arrière atténue la sensibilité de 10 dB. Lorsque cet interrupteur est activé, le microphone accepte des niveaux de pression acoustique jusqu'à 127 dB (équivalent à une pression saine de 45 PA) sans distorsion.
Un commutateur supplémentaire à l'arrière permet de modifier la fréquence de coupure du microphone. Cela réduit les interférences basse fréquence directement à l'entrée de l'amplificateur de microphone. Ce paramètre compense également le boost de basse inévitable qui se produit avec tous les transducteurs de gradient de pression lorsqu'ils sont utilisés à une distance rapprochée (effet de proximité).
La caractéristique cardioïde maintient une réponse en fréquence lisse à une distance de 30 à 40 cm, et la caractéristique de la figure 8 à une distance de 15 à 20 cm.
