Description

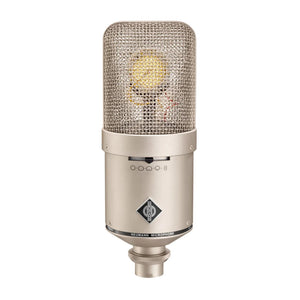

Mic de tube à neuf motifs avec capsule K 49, sept positions filtrantes, comprend N 149 A, EA 170, KT 8 et case. Le tube M 149 par Neumann est un microphone à double diaphragme variable. Ce microphone à tube haut de gamme universel a un son unique et une sélection complète de paramètres, y compris 9 caractéristiques directionnelles et un filtre à bas niveau à 7 niveaux! La capsule est dérivée de celle des légendaires U 47 et M 49.
La capsule K 49 - bien connue des microphones légendaires U 47 et M 49 - est suivi d'un tube fonctionnant comme un convertisseur d'impédance. Contrairement aux concepts antérieurs - en utilisant un transformateur - le tube est complété par une conception de circuit de sortie sans transformateur. Le tube M 149 peut ainsi alimenter de longs câbles de microphone sans aucune coloration.
Le microphone est un ensemble dans un boîtier en aluminium attrayant, ainsi que le câble de connexion de microphone à 8 cœurs, la N 149 A alimentation avec unité de secteur plug-in, la suspension de microphone élastique complète EA 170 et un couvercle à poussière.
Applications
Il y a neuf modèles polaires à choisir, ce qui fait de ce microphone un choix idéal pour une large gamme de situations d'enregistrement. Le tube M 149 est un superbe chanteur microphone, non seulement à cause de la capsule, mais également en raison de ses circuits modernes, caractérisés par un niveau de bruit extrêmement faible.
Caractéristiques électriques
Le circuit du microphone du tube M 149 a été développé pour dépasser les conceptions traditionnelles. Un tube moderne (triode) avec ses caractéristiques de transmission exceptionnel est combiné avec les avantages du circuit de sortie éprouvé sans transformateur de Neumann. L'objectif était de fournir un environnement plus contrôlé pour le signal audio sur son chemin de la capsule à la section de sortie.
La dernière étape est un amplificateur intégré, en particulier conçu pour de telles applications. Il dispose d'une distorsion très faible (THD <0,002% à +/- 10 V), de la capacité de courant de sortie très faible et de courant élevé. En conséquence, le circuit de tube est complètement découplé à partir de la sortie du microphone et sa courbe de réponse caractéristique ne sera pas affectée par des niveaux de signal très élevés ou des conditions de charge variables.
L'impédance de sortie inférieure et la capacité de courant de sortie plus élevée permettent des longueurs de câble jusqu'à 300 m (1000 pieds) sans aucune dégradation du signal audio.
L'amplificateur de tube modifie l'impédance élevée de la capsule et ajoute 10 dB de gain au signal audio, fournissant des spécifications de fonctionnement optimales. La large plage dynamique est impressionnante, car la sortie de pointe peut être de 10 V, à 20 mA.
Le point de fonctionnement idéal du tube est maintenu tout au long de son espérance de vie. Le courant de plaque et la tension du filament sont constamment régulés. Un circuit de capteur surveille et compense toute chute de tension à travers le câble microphone. Le tube est chauffé lentement à travers le courant inverse limitant pour garantir une longue durée de vie. Les conditions de fonctionnement optimales sont atteintes en très peu de temps.
Filtre
Un interrupteur de diapositive à sept positions, situé à l'arrière du microphone, sélectionne un filtre passe-haut, progressant en pas de demi-octave entre 20 Hz et 160 Hz (-3db). Ce filtre est utile pour supprimer le grondement de la climatisation et des situations venteuses. De plus, le filtre fournit un outil efficace pour contrôler le signal audio lorsque le microphone est utilisé à distance et donc l'effet de proximité modifie le matériau du programme.
Spécifications techniques
Principe de fonctionnement acoustique: transducteur de gradient de pression
Modèle directionnel: cardioïde omnidirectionnel, grand angle, cardioïde, hypercardioïde, figure-8 plus une position intermédiaire entre chaque position majeure
Plage de fréquences: 20 Hz - 20 kHz
Sensibilité à 1 kHz en 1 KOHM: 34/47/62 MV / PA
Impédance nominale: 50 ohms
Impédance de charge nominale: 1 kohms
Niveau de bruit équivalent, CCIR2): 28/25/23 dB
Niveau de bruit équivalent, A-pondéré: 16/13/11 DB-A1)
Ratio signal / bruit, CCIR (Rel. 94 dB SPL): 66/69/71 dB
Ratio signal / bruit, pondéré en A (Rel. 94 dB SPL): 78/81/83 dB
SPL typique (caractéristique du tube): k <0,5%: 120 dB, k <5%: 136 dB
Tension de sortie maximale: 18 dbu
Alimentation: n 149 a
Connecteurs correspondants: microphone din8f, alimentation XLR3F
Poids: 730 g
Diamètre: 70 mm
Longueur: 201 mm
