Bélangeur matriciel de 8 po / 8 avec traitement DSP
8 mélangeur à matrice de sortie d'entrée / 8 avec DSP

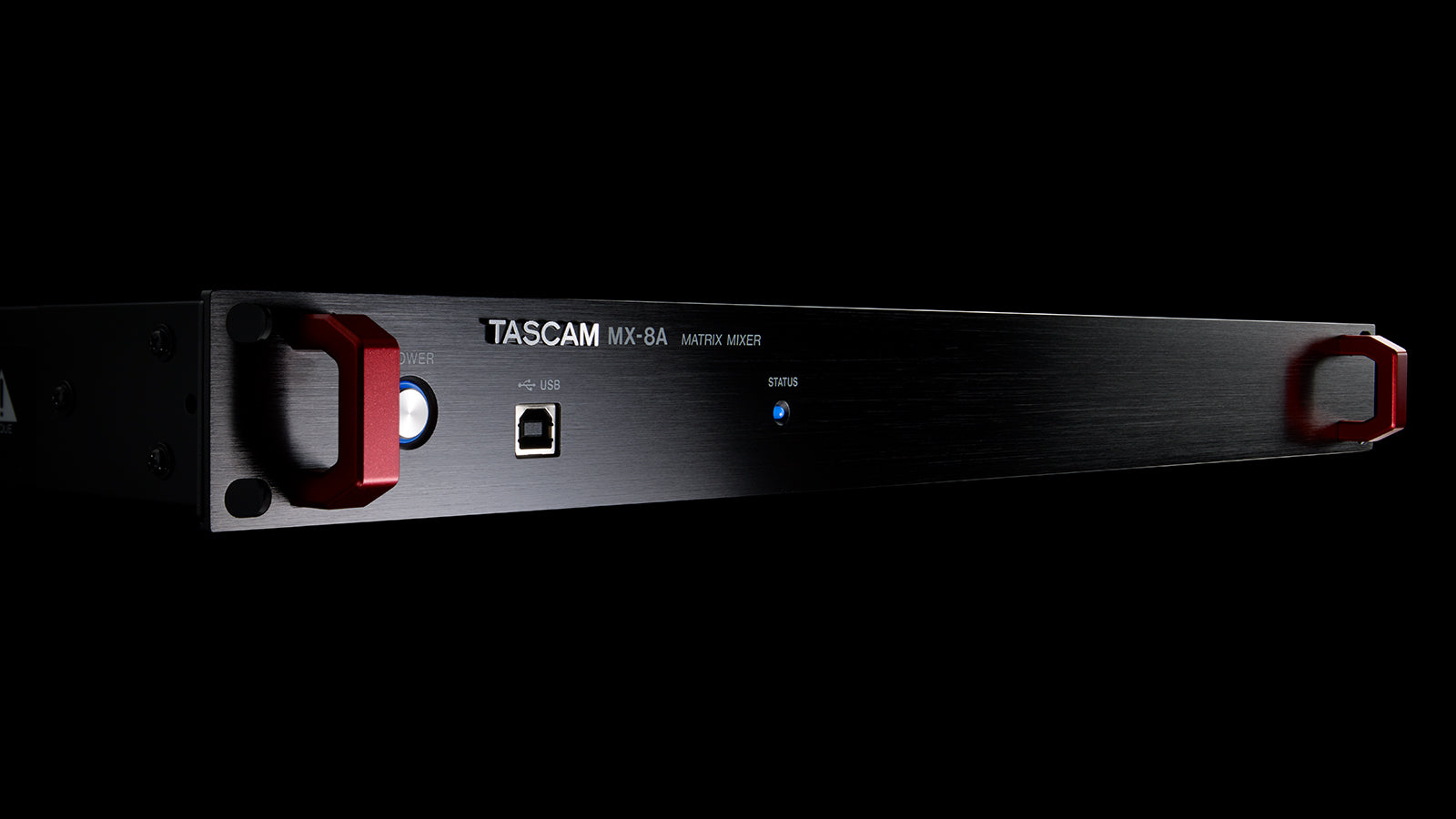

MX-8A
Matrice Matrix avec DSP intégré pour les installations audio à petite et à l'échelle
Caractéristiques en un coup d'œil
- Entrée micro / ligne à 8 canaux avec support Phantom Power (+ 48V)
- Prend en charge le contrôle du gain de micro à distance
- Sortie à 8 lignes

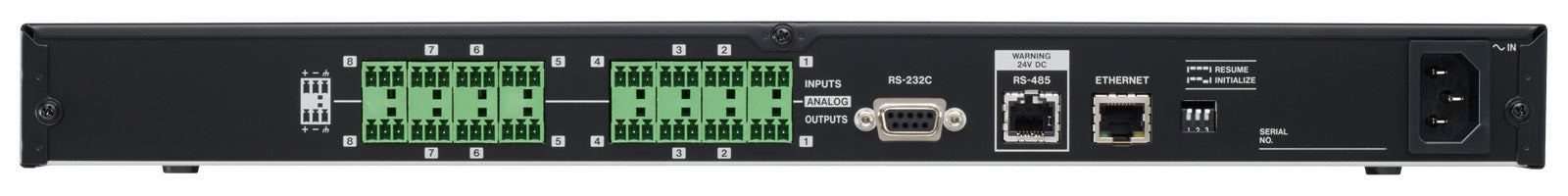

- Équipé de connecteurs euroblocs pour l'entrée / sortie du signal
- Compatible avec un logiciel externe (Windows / MacOS / Android / iOS) pour la lecture / enregistrement audio via une fonction d'interface audio USB
- Comprend une variété de fonctions DSP pour une utilisation optimale dans différentes scènes / environnements
- La fonction de préréglage flexible de scène permet le rappel d'une variété de configurations (jusqu'à 50 préréglages)
- La fonction de l'événement de temporisation permet de changer automatiquement les scènes à un moment spécifié (prévu pour être compatible sur une future mise à jour de version)
- 2 types de logiciels de contrôle des utilisateurs disponibles pour les appareils Windows / Mac / IOS / Android:
TASCAM MX CONNECT (pour les intégrateurs); Sélection de routage d'entrée / sortie, paramètres DSP / Design / Scene du système complet, etc.
TASCAM EZ CONNECT (pour les utilisateurs finaux); Conception d'application simple avec uniquement les fonctions nécessaires telles que les paramètres de volume de zone, etc.
- Équipé d'un connecteur RS-232C pour prendre en charge les systèmes de télécommande série
- Équipé d'un connecteur RS-485 pour le contrôleur programmable de montage mural dédié RC-W100-R120 / RC-W100-R86 (accessoires facultatifs, vendus séparément) permettant la sélection de la source et le réglage du volume.
- Prend en charge la télécommande via Ethernet
- Taille montable à rack 1U
- Indicateurs installés Affiche l'état de fonctionnement et l'état de connexion du logiciel de contrôle
-
Description des spécifications
| FORMAT |
44,1k / 48k Hz, 16 bits / 24 bits |
| USB |
|
| Connecteur |
Type USB B à 4 broches |
| Taux de transfert |
USB2.0 Haute vitesse (480 Mbps) |
| Analogique |
|
| Connecteur |
Euroblock (équilibré) 3,81 mm |
| Niveau d'entrée minimum |
-70dbu |
| Niveau d'entrée maximal |
|
| Micro |
+ 26dbu |
| DOUBLER |
+ 24dbu |
| Impédance d'entrée |
2,2 kΩ ou plus |
| Analogique |
|
| Connecteur |
Euroblock (équilibré) 3,81 mm |
| Niveau de sortie nominal |
+ 4dbu (lorsque le niveau de référence est défini sur autre que -9dbfs)
+ 6dbu (lorsque le niveau de référence réglé sur -9dbfs) |
Niveau de sortie maximal
(commutable) |
+ 15DBU (Ref.Level: -9DBFS)
+ 18DBU (Ref.level: -14DBFS)
+ 20DBU (Ref.Level: -16DBFS)
+ 22DBU (Ref.Level: -18DBFS)
+ 24DBU (Ref.Level: -20DBFS) |
| Impédance de sortie |
200Ω ou plus bas |
| RS-232C |
|
| Connecteur |
D-SUB 9 broches (femelle, inch-standard) |
| RS-485 |
|
| Connecteur |
RJ-45 |
| Câbles |
Catégorie 5e ou câbles STP plus rapides |
| Ethernet |
|
| Connecteur |
RJ-45 |
| Protocole de transmission |
TCP / IP |
| Norme Ethernet |
100Base-TX |
| Câbles |
Catégorie 5e ou câbles STP plus rapides |
| Pouvoir |
AC100-240 V, 50/60 Hz |
| Consommation d'énergie |
21W |
| Dimensions |
483 (w) × 45 (h) × 304.1 (d) mm (y compris les protubérances) |
| Poids |
3,0 kg |
| Plage de température de fonctionnement |
0 ～ 40 ° C |
| Articles inclus |
Cordon d'alimentation × 1, bougie eurobloc × 16 、 kit de bande de câble × 1, kit à vis à rack × 1, manuel du propriétaire (y compris la garantie) × 1 |
Performance audio
| Mic Amp ein (bruit d'entrée équivalent) |
-126dbu ou moins (micro en → ligne, impédance d'entrée 150Ω, 22ｋHz LPF + A, pondérée A, Jeita) |
| Réponse en fréquence |
+ 0,5 / -0,5 dB: 20Hz ～ 20 kHz (+ entrée 24dbu, micro en → ligne, gain min, jeita) |
| Distorsion (THD + N) |
0,005% ou moins (+ 24 dbu entrée, 1 kHz, micro en → ligne, gain min, jeita) |
| Ratio S / N |
106 dB ou plus (+ entrée 24DBU, 44,1 K / 48 kHz Fréquence d'échantillonnage, micro en → ligne, gain min, jeita) |
| Diaphonie |
106 dB ou plus (+ entrée 24dbu, 1 kHz, micro en → ligne out, gain min, jeita) |
| Plage dynamique |
106 dB ou plus (micro en → ligne, gain min, jeita) |
Remarque: Jeita indique le respect de Jeita CP-2150
Pilotes audio pris en charge
| Fenêtre |
UAC2.0, WDM |
| macOS / iOS |
UAC2.0 |
| Androïde |
UAC2.0 |
