Description
Convertisseur Dante Mic / Line Inting / Sortie à 2 canaux avec mélangeur DSP intégré

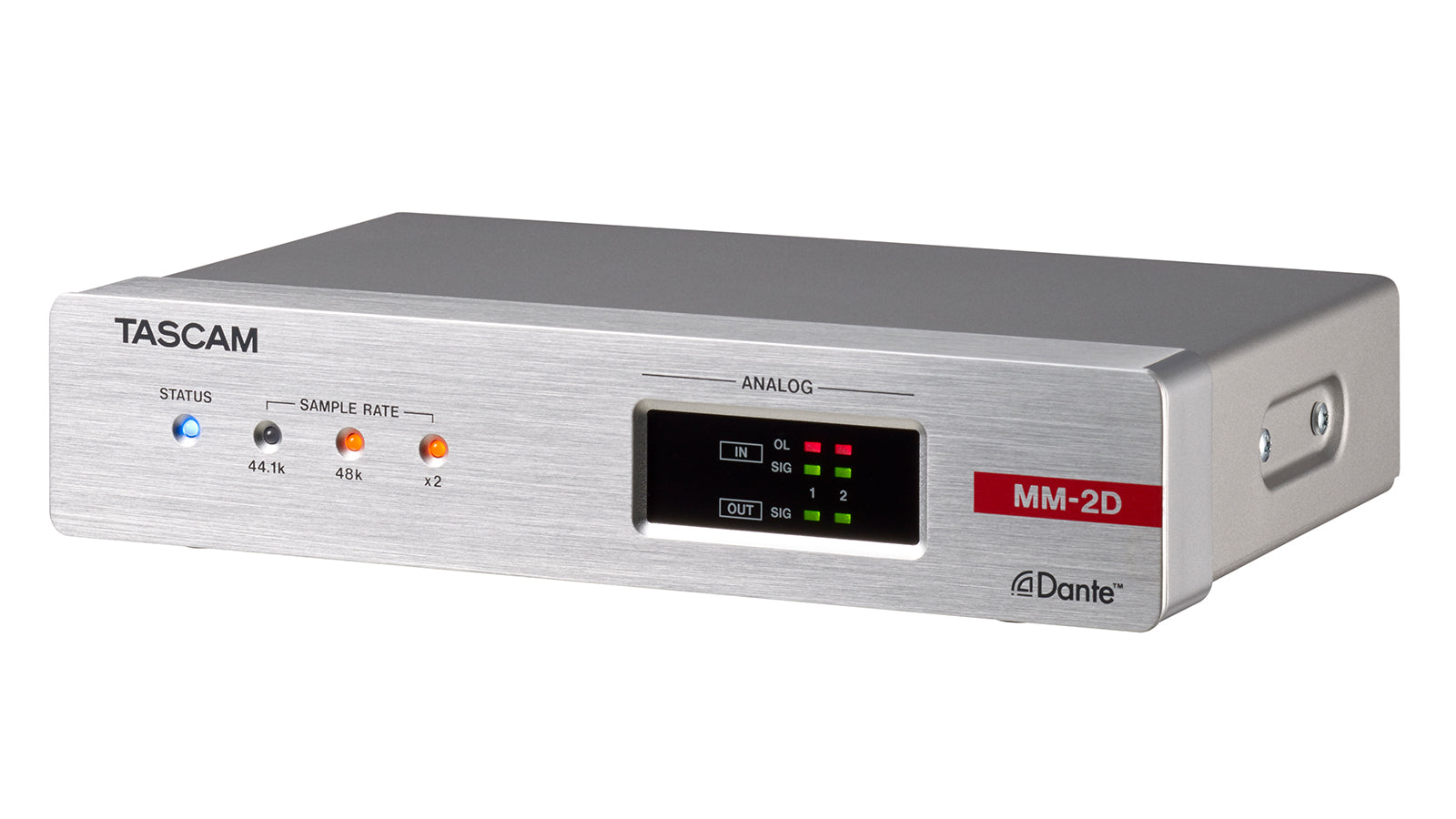

MM-2D-X
DSP 2 micro / ligne INTROPE / 2 LIGNE CONVERTER DE SORTIE DE LIGNE POUR RÉPONDRE DES DIVRES BESOINS DE LA MARCHÉ ENTREPRISEUR ET DE LA SCÈNE AUDIO PROFESSIONNELLE.
Le MM-2D-X est un convertisseur compact qui convertit les signaux d'entrée / sortie / de sortie de micro à 2 canaux en signaux Dante. Avec la moitié de la taille d'un rack 1U standard, le MM-2D-X convient à différents systèmes Dante en tant qu'unité de sortie analogique exquise. Le mélangeur DSP intégré permet aux systèmes à petite échelle de fonctionner complètement avec une variété de modèles d'entrée / sortie que la série de processeurs Tascam Dante Compact propose. MM-2D-X prend en charge jusqu'à 96 kHz / 24bit et utilise des connecteurs XLR pour la saisie / sortie / sortie de Mic / Line analogique.
Caractéristiques en un coup d'œil
- Entrée micro / ligne à 2 canaux avec support Phantom Power (+ 48V)
- Prend en charge le contrôle du gain de micro à distance
- Sortie à 2 lignes
- 4 entrée / sortie Dante
- Soutient Poe (Power Over Ethernet)
- Jusqu'à 24 bits / 96 kHz
- Comprend une variété de fonctions DSP pour une utilisation optimale dans différentes scènes / environnements (effets de sortie, mélangeur à matrice de 6 en / 4)
- Soutient la chaîne Dante Daisy; Cela permet à deux modèles de processeurs Dante Compact d'être connectés sans commutateur réseau
- Compatible avec Dante Domain Manager et le mode Dante AES67
- La fonction de préréglage flexible de scène permet de travailler dans différentes situations de la région (jusqu'à 50 préréglages)
- La fonction de l'événement de temporisation permet de changer automatiquement les scènes à un moment spécifié (prévu pour être compatible sur une future mise à jour de version)
- 2 types de logiciels de contrôle des utilisateurs disponibles pour les appareils Windows / Mac / IOS / Android:
Pour les intégrateurs: Sélection de routage d'entrée / sortie, paramètres DSP / Design / Scene du système complet, etc.
Pour les utilisateurs finaux: Conception d'application simple pour uniquement les fonctions nécessaires telles que les paramètres de volume de zone, etc. - Télécommande via Dante
- Taille montable à demi-rack
- Équipé d'indicateurs qui affichent l'état de connexion LAN / Dante et la fréquence d'échantillonnage
- Équipé d'indicateurs de signal qui surveillent les signaux d'entrée / sortie de ligne
- Niveau de référence configurable (via la télécommande uniquement)
- Angles montables à montage à rack de surface pour l'installation sous bureaux inclus
- Accessoires en option:
Adaptateur AC PS-P1220E pour l'alimentation redondante disponible
Étagère montable à rack AK-RS1 pour installer et stocker deux modèles de processeur Dante Compact dans un boîtier de rack de 19 pouces -
Description des spécifications
Général Formats et canaux 44.1 / 48/88.2 / 96 kHz, 16/24 bits, 2 canaux Notes d'entrée / sortie Connecteurs de données / données + POE Connecteur RJ-45 Protocole de transmission Dante Gigabit Ethernet Standard 1000Base-T (IEEE 802.3ab) Câbles catégorie 5e ou câbles STP plus rapides Analogique dans les connecteurs Connecteur XLR-3-31 (1: GND, 2: chaud, 3: froid) Nive d'entrée minimun -74 DBU Niveau d'entrée maximal +26 DBU Impédance d'entrée 2,0 kΩ ou plus Connecteurs analogiques Connecteur XLR-3-32 (1: GND, 2: chaud, 3: froid) Niveaux de sortie nominaux +4 DBU (lorsque le niveau de réf. Pas de -9 DBFS)
+6 DBU (lorsque le niveau de réf. Réglé sur -9 DBFS)Niveau de sortie maximal (commutable) +15 DBU (REF. Niveau: -9 DBFS)
+18 DBU (REF. Niveau: -14 DBFS)
+20 DBU (REF. Niveau: -16 DBFS)
+22 DBU (REF. Niveau: -18 DBFS)
+24 DBU (REF. Niveau: -20 DBFS)Impédance de sortie 200 Ω ou plus bas Autre Pouvoir POE CLASSE 0
Adaptateur AC TASCAM PS-P1220E (vendu séparément)Consommation d'énergie 6W Dimensions 214 x 44,45 x 136,1 mm (W x H x D, y compris les protubérances) Poids 878 g Plage de température de fonctionnement 0 ° C-40 ° C Articles inclus Brassets d'installation, manuel du propriétaire (y compris la garantie) Performance audio
Micro en → dante out Mic Amp ein (bruit d'entrée équivalent) -125 DBU (150Ω, 22KHz LPF + A, Jeita) Réponse en fréquence +/- 0,5 dB: 20 Hz - 20 kHz (44,1 / 48 kHz Fréquence d'échantillonnage, Jeita)
+/- 0,5 dB: 20 Hz - 40 kHz (88,2 / 96 kHz Fréquence d'échantillonnage, Jeita)Distorsion (THD + N) 0,005% (lorsque -1 Entrée DBFS, 44,1 / 48/88.2 / 96 kHz SamplingFrequency, Jeita) Ratio S / N 105 dB (44.1 / 48/88.2 / 96 kHz Fréquence d'échantillonnage, Jeita) Diaphonie 100 dB (44.1 / 48/88.2 / 96 kHz Fréquence d'échantillonnage, Jeita) Plage dynamique 105 dB (44.1 / 48/88.2 / 96 kHz Fréquence d'échantillonnage, Jeita) Dante en → ligne Réponse en fréquence +/- 0,5 dB: 20 Hz - 20 kHz (44,1 / 48 kHz Fréquence d'échantillonnage, Jeita)
+/- 0,5 dB: 20 Hz - 40 kHz (88,2 / 96 kHz Fréquence d'échantillonnage, Jeita)Distorsion (THD + N) 0,005% (lorsque -1 Entrée DBFS, 44,1 / 48/88.2 / 96 kHz SamplingFrequency, Jeita) Ratio S / N 105 dB (44.1 / 48/88.2 / 96 kHz Fréquence d'échantillonnage, Jeita) Diaphonie 100 dB (44.1 / 48/88.2 / 96 kHz Fréquence d'échantillonnage, Jeita) Plage dynamique 105 dB (44.1 / 48/88.2 / 96 kHz Fréquence d'échantillonnage, Jeita) Remarque: Jeita indique le respect de Jeita CP-2150
MM-4D / IN, ML-4D / OUT, MM-2D, Tableau de comparaison AE-4D
Canaux d'entrée
Produits Analogique (micro / ligne) Digital (AES / EBU) Digital (Dante) MM-4D / IN-X 4ch - 4ch MM-4D / IN-E 4ch - 4ch ML-4D / OUT-X - - 4ch ML-4D / OUT-E - - 4ch MM-2D-X 2ch - 4ch MM-2D-E 2ch - 4ch AE-4D - 4ch 4ch Canaux de sortie
Produits Analogique (ligne) Digital (AES / EBU) Digital (Dante) MM-4D / IN-X - - 4ch MM-4D / IN-E - - 4ch ML-4D / OUT-X 4ch - 4ch ML-4D / OUT-E 4ch - 4ch MM-2D-X 2ch - 4ch MM-2D-E 2ch - 4ch AE-4D - 4ch 4ch Connecteurs d'entrée / sortie / GPI
Produits Analogique Digital (AES / EBU) Digital (Dante) GPI MM-4D / IN-X Xlr - RJ45 - MM-4D / IN-E Eurobloc euro - RJ45 Eurobloc euro ML-4D / OUT-X Xlr - RJ45 - ML-4D / OUT-E Eurobloc euro - RJ45 Eurobloc euro MM-2D-X Xlr - RJ45 - MM-2D-E Eurobloc euro - RJ45 Eurobloc euro AE-4D - Xlr RJ45 -
/
