Description

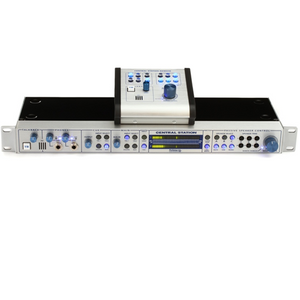

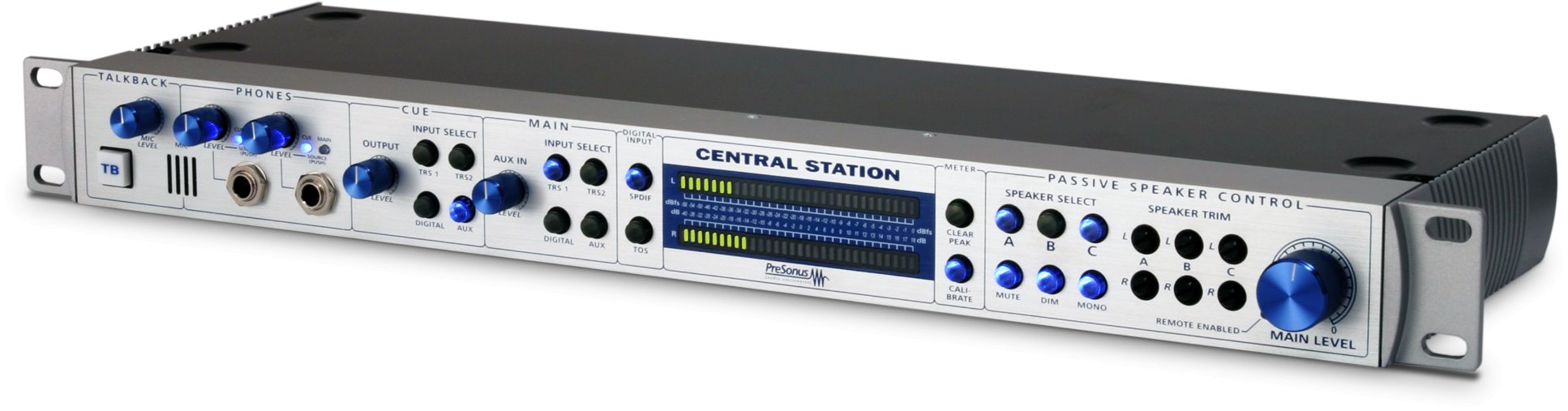

Vous devez être en mesure de basculer entre plusieurs ensembles de moniteurs et d'entendre à quoi ressemble votre mélange avec et sans subwoofer. Vous souhaitez pouvoir basculer entre plusieurs sources analogiques et numériques. Et vous voulez le faire sans sacrifier la clarté et la transparence. Rencontrez le Central Station Plus, le choix du professionnel pour le contrôle du moniteur.
Une variété de connexions pour toutes vos sources et destinations.
Avec Central Station, vous pouvez facilement basculer entre trois ensembles de stéréo, des sources d'entrée analogiques et une source d'entrée numérique stéréo. Les entrées numériques fournissent jusqu'à la conversion numérique à analogue jusqu'à 24 bits et 192 kHz, et les convertisseurs offrent plus de 115 dB de plage dynamique. La station centrale détectera et verrouillera automatiquement la vitesse d'échantillonnage du périphérique source.
Vous pouvez auditionner ces sources avec jusqu'à trois paires de haut-parleurs, avec des pots de garniture individuels pour chaque haut-parleur. Vous obtenez également deux amplificateurs de casques à haute voix avec des commandes de niveau individuel. Si deux ensembles de canettes ne suffisent pas, connectez simplement les sorties de repère au niveau de la ligne à un système de distribution de casque - disons, un Presonus® HP2, HP4 ou HP60. Et parce que la station centrale est un appareil de montage 1U, avec un seul câble multi-conducteur fonctionnant vers la télécommande sur votre bureau, tout le câblage est à l'arrière de votre rack, où il appartient.
Son pur, de qualité audiophile.
Les pros savent que pour l'écoute critique, un système de contrôle du moniteur doit être aussi transparent sur le plan sonore que possible. C’est pourquoi nous avons donné à la station centrale un chemin de signal passif de qualité audiophile, sans amplifications opérationnelles ni ICS, et nous avons équipé les entrées S / PDIF avec des convertisseurs à haute définition, 24 bits, 192 kHz.
La station centrale utilise les composantes passives de la plus haute qualité, y compris les résistances de la tolérance à 1% de qualité militaire; potentiomètres multi-éléments; et des connecteurs durables pour offrir les performances sonores les plus élevées. Cela garantit le chemin de signal le plus transparent et maximise la plage dynamique, la réponse en fréquence et la marge tout en minimisant le bruit et la coloration.
Une multitude de fonctionnalités vous donne une solution de surveillance complète.
Nous avons inclus de nombreux extras pour rendre votre studio facile et efficace. Parlez aux musiciens du casque et des bus de repère à l'aide du microphone Talkback embarqué ou connectez un micro dynamique à l'entrée XLR Talkback. Utilisez un commutateur de pied pour une opération de talkback mains libres. Un commutateur mono résume la source stéréo afin que vous puissiez vérifier les problèmes de phase, et les commutateurs sombres et mutes vous permettent de réduire ou de couper les sorties du haut-parleur sans modifier la position référencée sur votre bouton de niveau principal. Pour couronner le tout, la télécommande CSR-1 incluse vous permet de gérer tout cela depuis votre bureau.
Avec sa combinaison d'E / S, de qualité audio et de fonctionnalités, il n'est pas surprenant que le Central Station Plus soit en effet le choix du professionnel pour le contrôle du moniteur.
Caractéristiques
- 3 ensembles d'entrées analogiques stéréo vous permettent de basculer entre les sources
- 2 ensembles d'entrées numériques S / PDIF (coax et optique)
- 3 ensembles de sorties de haut-parleurs stéréo avec:
- Commutateurs de sélection de haut-parleurs
- Pot de garniture encastrée pour chaque sortie du haut-parleur
Cue Section avec:
- Interrupteur de sélection d'entrée
- Contrôle au niveau de la sortie
Section principale avec:
- Interrupteur de sélection d'entrée
- Contrôle de niveau d'introduction
- Contrôle au niveau de la sortie
- Moute, DIM (-20 dB) et commutateurs mono
2 sorties de casque, chacune avec:
- Contrôles de volume à double fonction
- Commutateurs d'entrée principaux
- Chemin audio passif: pas d'amplis opératoires ou de circuits intégrés dans le chemin audio principal
- Microphone à bord
- Entrée de microphone Talkback avec contrôle de niveau (nourris les sorties de casque et de repère)
- Double mesures LED à 30 segments, à action rapide (DBU et DBF) avec:
- Interrupteur de pointe effacer
- Calibrer pour correspondre à DAW ou à un autre appareil audio
- Footwitch Jack pour l'opération de talkback mains libres
- La télécommande de la station de contrôle incluse (CSR-1) fournit une télécommande de:
- Volume principal
- Sélection d'entrée
- Sélection de sortie
- Talk-back
- Muet
- Faible
- Mono

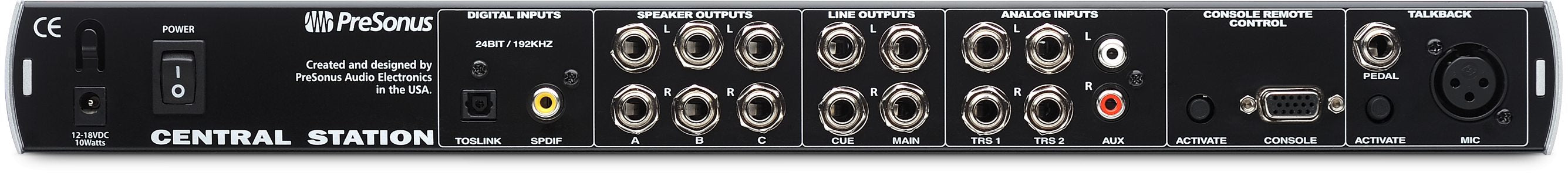

Entrée / sortie
- 4 entrées de ligne analogique ¼ de pouce équilibrées (paires 2 L / R)
- 2 entrées de ligne analogique RCA déséquilibrée (paire l / r)
- 1 entrée numérique optique (TOSLINK) stéréo S / PDIF (TOSLINK)
- 1 entrée numérique stéréo S / PDIF (RCA)
- 1 Entrée équilibrée XLR Talkback-Microphone
- 6 sorties de haut-parleur au niveau de la ligne équilibrées (paires 3 l / r) avec des commandes de volume passive séparées
- 2 Sorties principales équilibrées de ¼ de pouce au niveau de la ligne (paire 1 l / r) avec sélection de source
- 2 Sorties de repères au niveau de ¼ de pouce équilibrées (paire 1 l / r) avec contrôle de volume et sélection de source
- 2 prises de casque stéréo de ¼ de pouce avec commandes de volume à double fonction et commutateurs d'entrée de reine principale
- Port 1 DB15 pour la télécommande de station de commande en option (CSR-1)
Digitalia
- Entrées S / PDIF Caax et Optical Digital
- Haute définition, 24 bits, 192 kHz d / a convertisseurs (plage dynamique de 115 dbu)
Physique
- 1U Châssis en acier à rack de 19 pouces et accidenté
- Alimentation AC externe

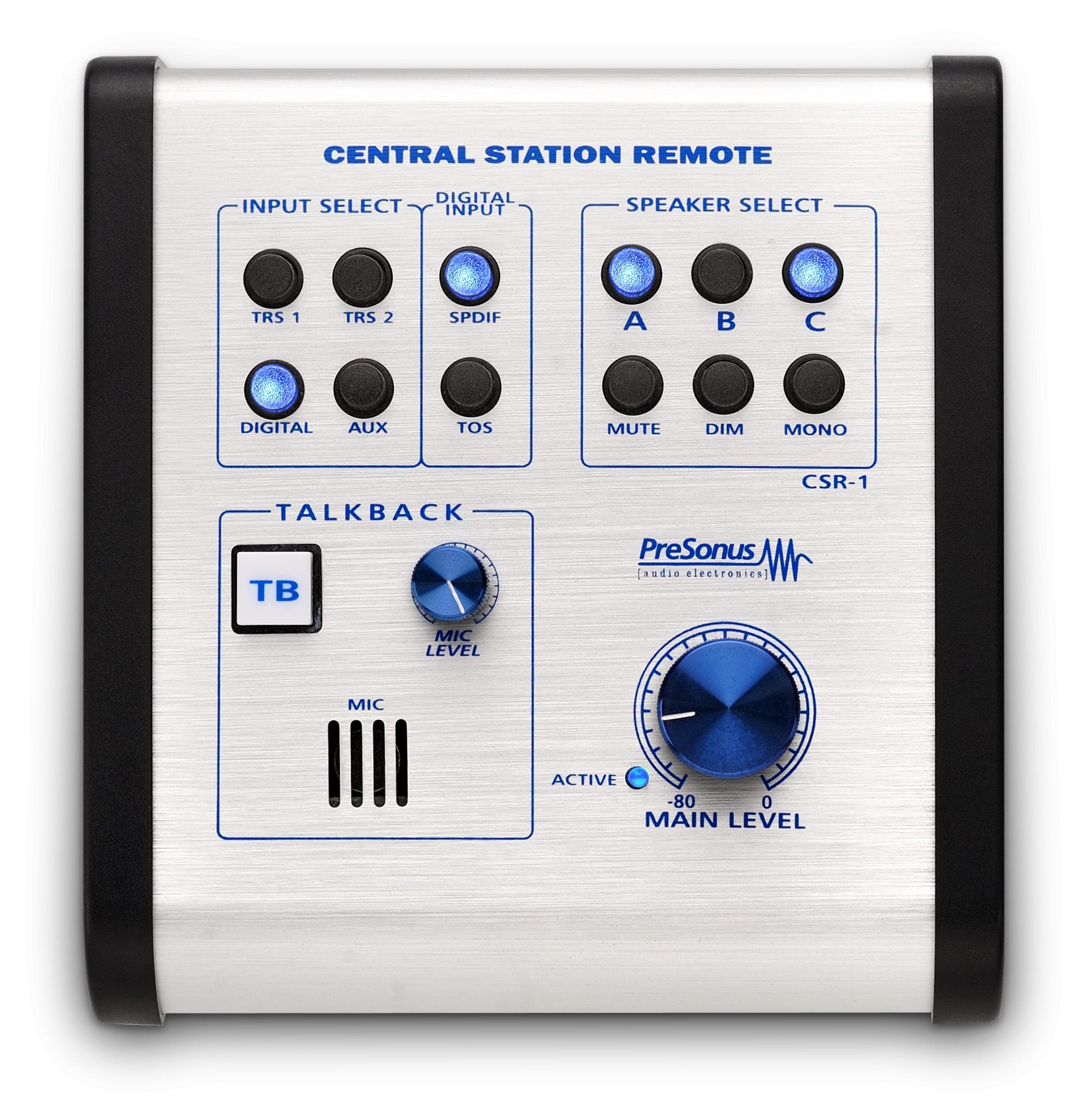

Remote CSR-1
- Télécommandé toutes les fonctions de la gare centrale, y compris:
- Commutation d'entrée
- Sélection des conférenciers
- Volume principal
- Système de discussion
- Microphone à parole du condenseur à bord à bord
- Bouton de discussion (commutateur momentané) pour le système de discussion
- La lumière active montre lorsque le CSR-1 contrôle le volume principal
- Se connecte avec un câble DB15 propriétaire (inclus)
- Gardez le bureau soigné et sans encombre
Spécifications techniques
Entrées audio |
|
|---|---|
TRS 1 et 2 |
|
| Taper | ¼ "TRS passif-équilibré |
| Impédance d'entrée | 2-5 kΩ (charge du haut-parleur et niveau de finition dépendant) |
| Ratio S / N | > 140 dB |
| THD + N | <0,0005% (1 kHz @ 0 dbu) |
| Réponse en fréquence | > 1 MHz |
Aux |
|
| Taper | RCA abondant |
| Impédance d'entrée | 8 kΩ |
| Ratio S / N | > 115 dB (1 kHz @ 0 dbu, gain d'unité) |
| THD + N | <0,002% (1 kHz @ 0 dbu, gain d'unité) |
| Réponse en fréquence | 10 Hz-50 kHz, -0,5 dB |
| Gamme | -90 dB à +20 dB |
S / PDIF |
|
| Types | RCA 75Ω Coax et Toslink Optical |
| Plage dynamique | 117 dB |
| THD + N | 0,0025% (1 kHz @ -1 DBFS) |
| Sortie maximale | +18 DBU (équilibré actif) |
| Taux d'échantillonnage | 44.1, 48, 88.2, 96, 176,4, 192 kHz |
Remarque: Toutes les spécifications d'entrée (sauf l'impédance d'entrée) mesurées au niveau du haut-parleur, une garniture et un niveau principal réglé sur maximum.
Physique |
|
|---|---|
Châssis principal |
|
| Type de package | Châssis en acier 1u |
| Dimensions | 19 (w) x 1,75 (h) x 6,25 (d) pouces |
| Poids | 5,0 lbs |
Alimentation externe (configuration d'usine) |
|
| Type de package | Plastique moulé |
| Dimensions | 2,5 (w) x 2,3 (h) x 4,0 (d) pouces |
| Poids | 2,5 lbs |
Compteurs d'entrée |
|
|---|---|
| Taper | Double 30 segments LED avec hachure de pointe |
| Gamme | -48 dB à +18 dB (-66 dBFS à 0 dBFS) |
| Précision | > 0,25 dB |
| Gamme de fréquences | 10 Hz-22 kHz |
| Calibreux | ± 18 dB |
Sorties audio |
|
|---|---|
Conférenciers |
|
| Taper | ¼ "TRS passif-équilibré |
| Activé de type-mono | ¼ "TRS à impédance active équilibrée |
| Gamme de garniture | -90 dB à 0 dB |
| Plage de niveau principal | -90 dB à 0 dB |
| Atténuation faible | -30 dB |
Principal |
|
| Taper | ¼ "TRS équilibré actif |
| Impédance de sortie | 51Ω |
| THD + N | < 0.0025% |
| Réponse en fréquence | 10 Hz-50 kHz, -0,5 dB |
Signal |
|
| Taper | ¼ "TRS à impédance active équilibrée |
| Impédance de sortie | 51Ω |
| THD + N | Moins de 0,003% (1 kHz @ 0 DBU) |
| Réponse en fréquence | 10 Hz-50 kHz, -0,5 dB |
| Gamme | -90 dB à 0 dB |
| Atténuation faible | -30 dB (Talkback activé) |
Casque |
|
| Taper | ¼ "TRS Stéréo actif |
| Sortie maximale | 150 MW / canal à 60Ω Charge |
| THD + N | 0,015% (150 MW / canal à @ 60Ω Charge) |
| Réponse en fréquence | 10 Hz-50 kHz, +1 dB |
Talk-back |
|
|---|---|
Entrée de microphone dynamique |
|
| Taper | Xlr femelle équilibrée |
| Impédance d'entrée | 2 400Ω |
Microphone interne |
|
| Taper | Condenseur |
| Sensibilité | -42 dB |
Préampli micro |
|
| Gamme | 15-55 dB |
Alimentation électrique |
|
|---|---|
| Taper | Transformateur A.C. externe / linéaire interne |
| Consommation d'énergie | 40 VA |
Remote de la station de commande CSR-1 |
|
|---|---|
| Dimensions | 5,25 (w) x 5,75 (h) x 2,38 (d) pouces |
| Poids | 1,25 lbs. |
| Câble | 12 pieds DB15m à 15m DB (mâle-mâle) |
