Description

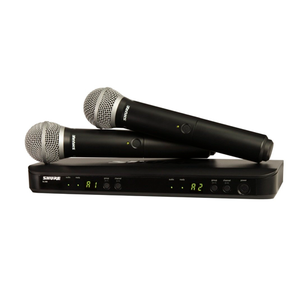

Le système sans fil BLX288 / PG58 à double canal fait partie de la famille des systèmes sans fil à double canal.
Shure BLX & Reg, les systèmes sans fil combinent un son de qualité professionnelle avec une configuration simple et une interface intuitive pour les performances audio légendaires dès la sortie de la boîte. Construit avec précision et disponible dans une variété de configurations, It & rsquo, est la façon la plus accessible de posséder la scène.
Comprend 2 émetteurs portables PG58, récepteur à double canal BLX88, 2 clips de microphone, alimentation, 4 piles AA et guide de l'utilisateur.
Composants système
Note: Votre système est livré avec une combinaison des composants suivants.
- Émetteur Blx1 Bodypack
- Émetteur portable BLX2 (choix de SM58, Beta58a ou PG58)
- Récepteur sans fil BLX4
- BLX88 Double récepteur sans fil
- Alimentation PS24
- Microphone lavalier (choix de CVL, WL185 ou WL93)
- Microphone en tête (choix de PGA31, SM31FH ou SM35)
- Microphone MX153
- Microphone de l'instrument (beta98h / c)
- Câble de guitare (WA302)
Guide de démarrage rapide
-
- Connectez le récepteur à la source d'alimentation.
- Connectez le récepteur au mélangeur ou à l'amplificateur. Maintenez le bouton d'alimentation pour activer.
- Connectez le récepteur à la source d'alimentation.
- Appuyez sur le bouton de groupe sur le récepteur pour effectuer une analyse de groupe.
-
- Installez les batteries et allumez l'émetteur.
- Sur l'émetteur, définissez le groupe et le canal pour correspondre au récepteur. L'audio LED sur le récepteur doit s'allumer.
Si vous configurez des systèmes supplémentaires, laissez le premier émetteur et récepteur. Pour chaque récepteur supplémentaire, définissez manuellement le groupe pour correspondre au premier récepteur. Remarque: Le récepteur effectuera automatiquement une analyse de canal pour trouver une fréquence disponible après la sélection du groupe. Définissez la fréquence de l'émetteur pour correspondre au récepteur.
- Installez les batteries et allumez l'émetteur.
- Si le son est trop faible ou déformé, ajustez le gain en conséquence.
Caractéristiques
Panneau avant
BLX4
BLX88
① audio DIRIGÉ
Indique la force du signal audio entrant: vert pour la normale et le rouge pour la surcharge.
② prêt DIRIGÉ
Le feu vert indique que le système est prêt à l'emploi et à recevoir un signal d'émetteur.
③ Affichage LED
Affiche le paramètre de groupe et de canal.
④ groupe et canal Boutons
Balayage: Appuyez et libérez le bouton GROUP pour rechercher un groupe ouvert et un canal.
Manuel: Pousser et tenir groupe bouton pour sélectionner un groupe. Appuyez sur le bouton de canal pour sélectionner un canal dans le groupe actuel.
⑤ pouvoir Bouton
Poussez et maintenez pour activer ou désactiver la puissance.
Panneau arrière
BLX4
BLX88
① cric de courant DC
② Adaptateur Corde à attachement
③ prise de sortie de microphone xlr (Micro)
④ 6,35 mm (1/4 ")instrument)
BLX1
① Indicateur LED
Affiche l'état de l'alimentation et de la batterie (voir les indicateurs LED de l'émetteur).
② pouvoir Changer
Bascule de l'alimentation ou de l'éteinte.
③ Jack d'entrée de microphone à 4 broches (connecteur TA4)
④ Antenne
⑤ groupe Bouton
Modifie le paramètre de groupe.
⑥ Affichage LED
Affiche le paramètre de groupe et de canal.
⑦ canal Bouton
Modifie le paramètre de canal.
⑧ compartiment de batterie
⑨ Réglage du gain audio
Tourner pour augmenter ou diminuer le gain de l'émetteur.
BLX2
① Indicateur LED
Affiche l'état de l'alimentation et de la batterie (voir les indicateurs LED de l'émetteur).
② pouvoir Bouton
Pousser pour allumer ou désactiver la puissance.
③ groupe Bouton
Modifie le paramètre de groupe.
④ canal Bouton
Modifie le paramètre de canal et de gain.
⑤ Affichage LED
Affiche le paramètre de groupe et de canal.
⑥ Cap
⑦ compartiment de batterie
Indicateurs LED de l'émetteur
| Indicateur LED | Statut |
|---|---|
| Vert | Prêt |
| Clignotant rapidement rouge | Commandes verrouillées |
| Rouge solide | Alimentation de la batterie faible (moins de 1 heure restante *) |
| En rouge clignotant et s'arrête | Batteries mortes (changer les batteries en puissance sur l'émetteur) |
* Pour les batteries alcalines uniquement. Pour les batteries rechargeables, le rouge massif signifie que les batteries sont mortes.
Configuration du système unique
Avant de commencer, éteignez tous les émetteurs et allumez tout équipement (autres microphones ou systèmes de surveillance personnelle) qui pourraient provoquer des interférences pendant les performances.
- Appuyez et libérez le groupe bouton du récepteur.
Le récepteur analyse le groupe et le canal le plus clair.
Note: Si vous souhaitez arrêter le scan, poussez le groupe bouton à nouveau.
- Allumez l'émetteur et modifiez le groupe et le canal pour correspondre au récepteur (voir Définition du groupe et du canal de l'émetteur).
Une fois le système configuré, effectuez une vérification audio et ajustez le gain si nécessaire.
Définition du groupe et du canal de l'émetteur
Le groupe et le canal de l'émetteur doivent être définis manuellement pour correspondre au récepteur.
Groupe (lettre)
- Appuyez et libérez le groupe bouton de l'émetteur pour activer l'affichage. Appuyez sur le groupe Le bouton à nouveau et l'affichage clignote.
- Pendant que l'écran clignote, appuyez sur le groupe Bouton à nouveau pour passer au paramètre de groupe souhaité.
Canal (numéro)
Si le canal doit être modifié, suivez la même procédure en utilisant le canal bouton au lieu du groupe bouton.
Note:
- Lorsque le groupe et le canal correspondent correctement au récepteur, le prêt LED sur le récepteur illumine.
- Après la configuration manuelle, l'émetteur affiche alternativement le paramètre de groupe et de canal pendant environ deux secondes.
Configuration du système multiple
Jusqu'à 12 systèmes peuvent fonctionner simultanément (Band and RF Environment dépendant).
Important: Configurez chaque système en une seule fois. Une fois qu'un récepteur et un émetteur sont réglés sur le même groupe et le même canal, laissez l'émetteur allumé. Sinon, les analyses des autres récepteurs ne détecteront pas ce canal comme occupé. Pour le BLX88, assurez-vous de configurer les deux émetteurs avant de passer au récepteur suivant.
Tourner sur Tout autre équipement qui pourrait provoquer des interférences pendant les performances afin qu'il soit détecté pendant les analyses de groupe et de canaux dans les étapes suivantes.
Avant de commencer la configuration du système, tournez tous les récepteurs SUR Et tous les émetteurs DÉSACTIVÉ.
Pour le premier récepteur:
- Effectuer un scan de groupe.
Cela trouve le groupe avec les canaux les plus clairs.
Note: Pour le BLX88, le scan de groupe configure les deux récepteurs en même temps.
- Allumez le premier émetteur et modifiez le groupe et le canal pour faire correspondre le récepteur.
- Laissez l'émetteur allumé et continuez avec les systèmes supplémentaires.
Note: Si le groupe sélectionné ne contient pas suffisamment de canaux ouverts, sélectionnez manuellement le groupe "d"Lors de la configuration des plus grands systèmes.
Pour chaque récepteur supplémentaire:
- Utilisez la configuration du manuel pour modifier le récepteur pour correspondre au réglage du groupe du premier récepteur. Rappelons que chaque fois que le paramètre de groupe est modifié, une analyse de canal est automatiquement effectuée.
- Allumez l'émetteur et modifiez le groupe et le canal pour correspondre au récepteur.
- Laissez l'émetteur allumé et continuez vers le système suivant.
- Une fois tous les récepteurs configurés, effectuez une vérification audio sur tous les microphones.
Définition manuelle du groupe et du canal du récepteur
Le groupe récepteur peut devoir être modifié dans le cadre d'une configuration de système multiple.
Groupe (lettre)
- Tenir le groupe bouton du récepteur jusqu'à ce que l'affichage commence à clignoter.
- Pendant que l'écran clignote, appuyez sur le groupe bouton à nouveau pour passer au groupe suivant.
Note: Seul le paramètre de groupe sera affiché pendant la configuration manuelle.
- Une fois le groupe souhaité atteint, libérez le groupe bouton. Le récepteur effectue automatiquement une analyse de canal.
Canal (numéro)
Utilisez toujours un canal sélectionné par la numérisation des canaux. Cependant, si nécessaire, le canal peut être réglé manuellement. Suivez les mêmes étapes ci-dessus en utilisant le canal bouton au lieu du groupe bouton.
Contrôles de verrouillage et de déverrouillage
Contrôles du système de verrouillage pour éviter les modifications accidentelles de réglage ou la mise hors tension.
Émetteur (verrouillage / déverrouillage)
Allumez l'émetteur. Tenir le groupe bouton, puis appuyez sur le canal bouton pendant environ 2 secondes. L'indicateur LED clignote rapidement en rouge lorsqu'il est verrouillé.
Récepteur (verrouillage / déverrouillage)
Allumez le récepteur. Tenez simultanément le groupe et canal bouton. L'affichage clignote rapidement.
- Lorsqu'il est verrouillé, l'affichage clignote rapidement si une touche est enfoncée.
- Le BLX88 se verrouille des deux côtés lorsqu'il est verrouillé de chaque côté.
Conseils pour améliorer les performances du système sans fil
Si vous rencontrez des interférences ou des décrocheurs, essayez les suggestions suivantes:
- Choisissez un autre canal récepteur
- Repositionnez le récepteur afin qu'il n'y ait rien d'obstruction à une ligne de vue vers l'émetteur (y compris le public)
- Évitez de placer l'émetteur et le récepteur où le métal ou d'autres matériaux denses peuvent être présents
- Déplacez le récepteur vers le haut du rack d'équipement
- Retirez les sources à proximité d'interférence sans fil, telles que les téléphones portables, les radios bidirectionnelles, les ordinateurs, les lecteurs multimédias, les appareils Wi-Fi et les processeurs de signaux numériques
- Charge ou remplacer la batterie de l'émetteur
- Gardez les émetteurs à plus de deux mètres (6 pieds) séparés
- Gardez l'émetteur et le récepteur à plus de 5 mètres (16 pieds) l'un de l'autre
- Pendant la vérification du son, marquez des points de déformation et demandez aux présentateurs ou aux artistes pour éviter ces zones
Obtenir un bon son
Placement de microphone correct
- Tenez le microphone à moins de 12 pouces de la source sonore. Pour un son plus chaud avec une présence de basse accrue, rapprochez le microphone.
- Ne couvrez pas la calandre avec la main.
Porter le microphone à tête
- Positionnez le microphone de la tête de 13 mm (1/2 po) du coin de votre bouche.
- Positionnez les microphones Lavalier et Hadworn afin que les vêtements, les bijoux ou d'autres articles ne se cognent ni ne se frottent contre le microphone.
Gain d'ajustement
Surveiller le audio Indicateur LED sur le panneau avant du récepteur lors du réglage du gain de l'émetteur.
- Vert: niveaux normaux
- Rouge: niveaux sonores excessifs (surcharge).
La LED rouge ne doit illuminer rarement que lorsque vous parlez fort ou jouez votre instrument à haute voix.
BLX1
Faites pivoter le réglage du gain audio pour augmenter (+) ou diminuer (-) le gain jusqu'à ce que le niveau souhaité soit atteint.
Pour les instruments, tournez le gain en réglage minimum. Pour les Lavaliers, augmentez le gain comme vous le souhaitez.
BLX2
Le BLX2 dispose de deux paramètres de niveau de gain, par défaut et atténué (-10 dB). Le paramètre par défaut est utilisé pour la plupart des situations. Si le récepteur audio LED scintille le rouge souvent, réglez le microphone à atténuer. Utiliser le canal bouton pour modifier le paramètre de gain.
- Maintenez le bas du canal bouton pendant 5 secondes.
Un point apparaît sur le coin inférieur droit de l'affichage LED, ce qui indique que le paramètre de gain −10 dB a été activé.
- Pour changer le gain à par défaut, maintenez le canal bouton à nouveau pendant 5 secondes, ou jusqu'à ce que le point disparaisse.
Batteurs
La durée de vie prévue pour les batteries AA est de 14 heures (la durée de vie totale de la batterie varie en fonction du type de batterie et du fabricant).
Lorsque l'indicateur LED devient rouge, il signifie "Bas-batterie" avec environ 60 minutes de durée de vie de la batterie restante.
Pour les batteries alcalines uniquement. Pour les batteries rechargeables, le rouge massif signifie que les batteries sont mortes.
Pour retirer les batteries de l'émetteur portable, poussez-les à travers l'ouverture dans le compartiment de batterie microphone.
AVERTISSEMENT: Les batteries ne doivent pas être exposées à une chaleur excessive comme le soleil, le feu ou similaires.
Porter l'émetteur Bodypack
Crossez l'émetteur à une ceinture ou faites glisser une sangle de guitare à travers le clip de l'émetteur comme indiqué.
Pour de meilleurs résultats, la ceinture doit être pressée contre la base du clip.
Éteindre
Maintenez le bas du pouvoir bouton pour éteindre le BLX2 ou le BLX4 / 88. Pour éteindre le BLX1, faites glisser l'interrupteur à bascule d'alimentation vers OFF.
Supprimer et installer des plafonds d'identification
Le BLX2 est équipé d'un capuchon d'identification noir de l'usine (les systèmes vocaux doubles expédient avec un capuchon gris supplémentaire).
Pour supprimer: Retirez le couvercle de la batterie. Presser les côtés et retirer le capuchon.
Pour installer: Alignez le capuchon et cliquez en place. Remplacez le couvercle de la batterie.
Un kit de capuchon d'identification contenant des capuchons colorés assortis est disponible comme accessoire en option.
Dépannage
| Problème | Statut indicateur | Solution |
|---|---|---|
| Pas de son ou un son léger | Récepteur prêt Conduit |
|
| Récepteur prêt Conduit |
|
|
| Écran LED du récepteur éteint |
|
|
| Indicateur de l'émetteur LED clignotant rouge | Remplacez les batteries de l'émetteur (voir les batteries changeantes). | |
| Artefacts audio ou décrocheurs | Prêt LED vacillant ou éteint |
|
| Distorsion | La LED audio sur le récepteur indique une surcharge (rouge) | Réduisez le gain de l'émetteur (voir le gain d'ajustement). |
| Variations de niveau sonore lors du passage à différentes sources | N / A | Ajustez le gain de l'émetteur si nécessaire (voir le gain d'ajustement). |
| Le récepteur / émetteur ne s'éteindra pas | LED / Affichage clignotant rapidement | Voir les commandes de verrouillage et de déverrouillage. |
