Description
Le Adi-6432r depuis RME est un convertisseur de format à 64 canaux, qui présente la conversion de Madi en AES / EBU, et vice versa. Madi gère 64 canaux d'audio 24 bits aux fréquences d'échantillonnage jusqu'à 48 kHz, 32 canaux jusqu'à 96 kHz et 16 à 192 kHz. Les alimentations à double redondance offrent une opération de sécurité pour les diffuseurs et autres professionnels.
Tous les canaux sont transférés sur un seul câble, à l'aide d'un câble de réseau coaxial (BNC) ou optique. Les applications typiques peuvent inclure deux unités à utiliser en tant que multi-fond numériques, ou une seule unité utilisée comme frontal AES / EBU pour la carte Hammerfall DSP MADI PCI.

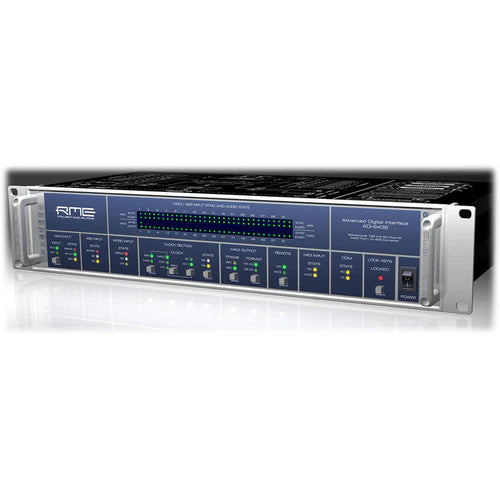

L'unité dispose de régularité de RME, qui offre une opération de gigue très faible. Le contrôle intelligent de l'horloge conserve la dernière fréquence d'échantillon valide en cas de perte du signal d'entrée. Le panneau avant contient près de 100 LED pour l'affichage précis et exact de l'état du signal. Les erreurs peuvent être repérées instantanément et corrigées, et les touches de commande peuvent être verrouillées pour éviter une modification accidentelle des paramètres.
- Convertisseur de format MADI / AES à 64 canaux
- Soutien à des taux d'échantillonnage allant jusqu'à 192 kHz avec Madi et AES
- SteadyClock permet d'utiliser Madi sans une connexion de chronomération de mots supplémentaires et garantit une excellente qualité d'horloge dans chaque situation
- En raison de la réduction très efficace de la gigue, tout signal d'horloge - même AES et Word - peut être amélioré et rafraîchi, puis être utilisé comme horloge de référence aux sorties de l'unité
- Le contrôle intelligent de l'horloge (ICC) conserve la dernière fréquence d'échantillon valide en cas de perte du signal d'entrée
- Cloque de mots fournit en une vitesse simple, double et quad, distribue des signaux à double fil 96 kHz dans le flux de données de Madi et vers les ports AES et prend en charge la fréquence d'échantillonnage MADI double (cadre 96k)
- Syncalign et SyncCheck Technologies Assurent une synchronisation parfaite et une détection claire des erreurs
- Les affichages d'état étendus donnent des informations sur les états de verrouillage et de synchronisation, le contenu audio et la qualité physique du signal entrant
- Chaque fonction a ses propres touches accompagnées de LED de fonction claire, permettant de détecter des erreurs en un coup d'œil
- Une sélection des entrées entièrement automatique entre l'entrée optique et coaxiale offre un mode de redondance utile pour les applications critiques
- Plusieurs unités peuvent être empilées et alignées sur l'échantillon, en utilisant WordClock
- Madi Merge, en utilisant deux unités, permet de fusionner deux Streams Madi à partir de deux sources et envoyée via un seul câble Madi. Utile dans la situation où les deux sources n'utilisent pas leurs dénombrements de soixante-quatre canaux complets
- L'unité peut également être utilisée comme convertisseur Madi à Madi. Par exemple, un AMS NEVE Logic DFC accepte uniquement le format d'entrée de cinquante-six canaux. L'ADI-6432 peut lire l'un ou l'autre format à son entrée ou à sa sortie
- L'ADI-6432R peut être utilisé comme extension pour les câbles de série, sans effet sur la fonctionnalité audio, grâce à un port RS232 à 9 broches (9600, 19200 ou 115200 bauds)
- 16 canaux MIDI peuvent être transférés sur Madi même avec 64 canaux audio
- L'appareil peut être entièrement télécommandé et configuré via MIDI et tous les écrans d'état peuvent être interrogés via MIDI
- Chaque unité d'une configuration à unité multiple peut recevoir un ID séparé, permettant une télécommande séparée des périphériques en utilisant un seul canal MIDI
- Tous les paramètres sont stockés lorsque l'unité est éteinte
- Compatible avec les interfaces Madi de sociétés comme Sony, Merging, Lawo, Euphonix, Stagetec, Jünger, Audio Service, AMS et autres
- Alimentation redondante qui peut être connectée à deux circuits électriques différents - si l'un de ces circuits échoue, l'unité continuera de fonctionner normalement
RME ADI-6432R Spécifications
| Facteur de forme | Montant de rack |
| Type de convertisseur | Convertisseur de format |
| Nombre de canaux | 64 |
| Formats de conversion | AES3, Madi (coaxial), Madi (optique) |
| E / S audio analogique | Aucun |

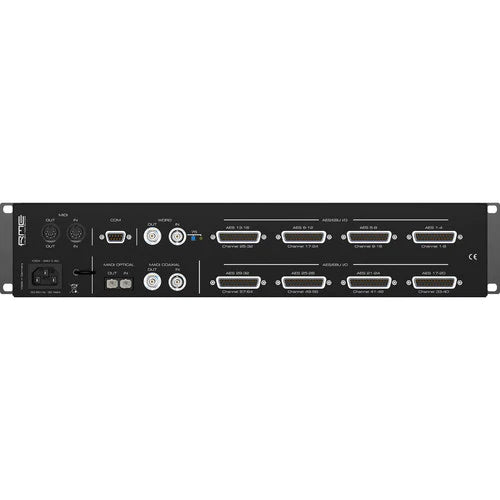

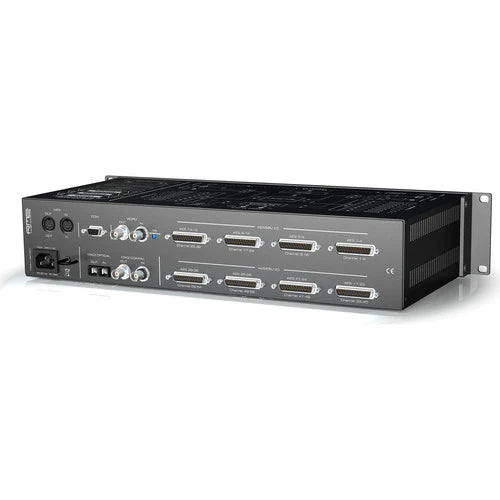

| E / S audio numérique | 4 x Entrée DB-25 AES3 / S / PDIF (transformateur équilibré) 1 x SC-Plug Optical MADI Entrée 1 x BNC coaxial madi entrée 4 x Sortie DB-25 AES3 / S / PDIF (transformateur équilibré) 1 x Sortie MADI optique Plug Sc-Plug 1 x BNC Coaxial Madi Sortie |
| Synchroniser les E / S | 1 x Entrée de l'horloge de mot BNC 1 x Sortie de l'horloge BNC Word |
| MIDI E / S | 1 x Entrée DIN à 5 broches 1 x Sortie DIN à 5 broches |
| Autres E / S | 1 x Entrée DE-9 / DB-9 RS-232 |
| Taux d'échantillonnage | 44.1 / 48/88.2 / 96/176.4 / 192 kHz |
| Synchronisation des sources | AES3, interne, madi, horloge de mots |
| Truquage | Interne: Gigue: <1 ns Horloge de mots: Plage de verrouillage: 27 à 200 kHz Gigue: <2 ns AES: Plage de verrouillage: 28 à 200 kHz Gigue: <2 ns Madi: Plage de verrouillage: 32 à 192 kHz Externe: Suppression de la gigue: > 30 dB (2,4 kHz) |
| Puissance d'entrée CA | 100 à 240 VAC, 50/60 Hz |
| Consommation d'énergie | 20 W |
| Taille de montage à rack | 2 ru |
| Dimensions | 19 x 7,9 x 3,5 "/ 483 x 200 x 89 mm |
| Poids | 4,4 lb / 2,0 kg |
| Poids de l'emballage | 12,5 lb |
| Dimensions de la boîte (lxwxh) | 22 x 12,5 x 6,2 " |
